Задвижки клиновые НАЗ 110, НАЗ 111

Задвижки клиновые высокого давления НАЗ 110, НАЗ 111

Задвижки клиновые кованые НАЗ 110, НАЗ 111

Задвижки параллельные фонтанные НАЗ 110, НАЗ 111

Задвижки клиновые НАЗ 110, НАЗ 111

DN 50 ÷ DN 600
PN 16 ÷ PN 160

Клапан

Основные характеристики

  • Корпус и крышка отливаются из стали
  • Корпус и крышка соединены шпильками
  • Выдвижной шпиндель, наружная резьба и втулка ходовая в бугеле
  • Клин задвижки может быть жестким, упругим или двухдисковым
  • Рабочие поверхности седел и клина (дисков) из основного материала или с наплавкой

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам задвижки

Давление и температура

  • Давление до 160 бар
  • Tемпература дo 600 oC

Maтериал

  • Углеродистая, легированная и нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический приводы
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Задвижки с невыдвижным шпинделем
  • Присоединение фланцевое или под приварку
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

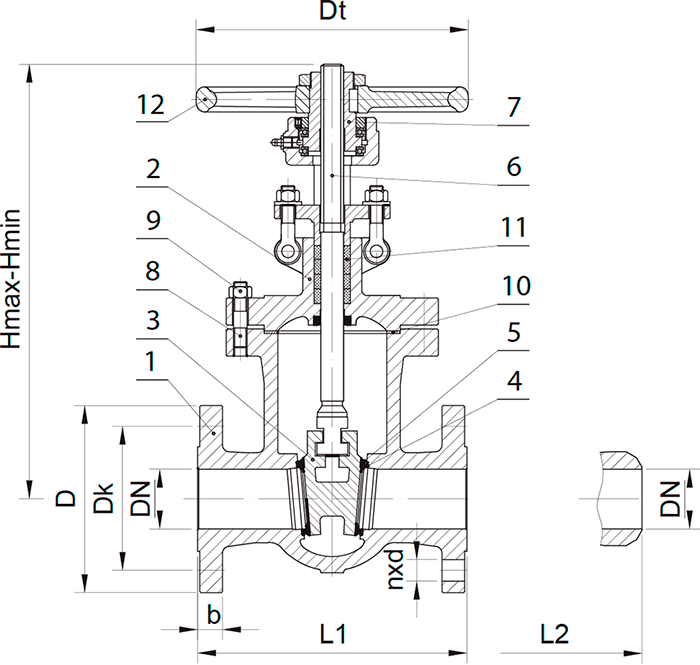

Схема

Позиции и размеры (рисунок 5)

Материалы

    Применение
до 425°С до 500°С до 550°С до 575°С -196°С÷500°С -196°С÷600°С
V110 V111
1 Корпус 1.0619 / 20Л 1.5419 / - 1.7357 /
20ХМФЛ
1.7379 /
15Х1МФЛ
1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4408 /
03Х17Н14М2
2 Крышка 1.0619 / 20Л 1.5419 / - 1.7357 /
20ХМФЛ
1.7379 /
15Х1МФЛ
1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4408 /
03Х17Н14М2
3 Клин 1.0619 / 20Л 1.5419 / - 1.7357 /
20ХМФЛ
1.7379 /
15Х1МФЛ
1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4408 /
03Х17Н14М2
4 Наплавка корпуса 13Cr 17Cr (до 450°С) или стеллит Основной материал или стеллит
5 Наплавка клина 13Cr 17Cr (до 450°С) или стеллит Основной материал или стеллит
6 Шпиндель 1.4021 / 1.4122 / 20Х13 1.4301 /
08Х18Н10
1.4401 /
03Х17Н14М2
7 Втулка ходовая ковкий чугун бронза
8 Шпилька 1.7225 / 38ХМ 1.7709 / 25Х1М1Ф 1.4301 /
08Х18Н10
1.4401 /
03Х17Н14М2
9 Гайка 1.1191 / Ст45 1.7709 / 25Х1М1Ф 1.4301 /
08Х18Н10
1.4401 /
03Х17Н14М2
10 Прокладка армированный графит
11 Сальник графит с ингибитором коррозии
12 Маховик сталь

Размеры РN 16 ÷ PN 160

DN
L1 L2 D b Dk d n H max H min Dt Фланц. Приварн.
(мм) (кг)
PN 16
50 250 250 165 18 125 18 4 455 385 250 28 25
65 270 270 185 18 145 18 8 515 431 250 37 29
80 280 280 200 20 160 18 8 555 459 250 48 38
100 300 300 220 20 180 18 8 664 544 250 50 43
125 325 325 250 22 210 18 8 757 622 315 79 69
150 350 350 285 22 240 22 8 945 765 400 85 74
200 400 400 340 24 295 22 12 1133 903 400 134 123
250 450 450 405 26 355 26 12 1318 1058 500 245 212
300 500 500 460 28 410 26 12 1560 1250 500 330 381
350 550 550 520 30 470 26 16 1720 1335 500 580 480
400 600 600 580 32 525 30 16 1910 1481 630 590 510
500 700 700 715 44 650 33 20 2325 1797 730 1000 880
600 800 800 840 54 770 36 20 2868 2223 730 1650 1400
РN 25
50 250 250 165 20 125 18 4 455 385 250 29 22
65 270 270 185 22 145 18 8 515 431 250 37 33
80 280 280 200 24 160 18 8 555 459 250 49 40
100 300 300 235 24 190 22 8 664 544 250 68 57
125 325 325 270 26 220 26 8 757 622 315 84 75
150 350 350 300 28 250 26 8 945 765 400 130 93
200 400 400 360 30 310 26 12 1133 903 400 193 164
250 450 450 425 32 370 30 12 1318 1058 500 300 264
300 500 500 485 34 430 30 16 1560 1250 500 445 381
350 550 550 555 38 490 33 16 1720 1335 500 580 530
400 600 600 620 40 550 36 16 1910 1481 630 670 620
500 700 700 730 48 660 36 20 2325 1797 730 1025 880
600 800 800 845 58 770 39 20 2868 2223 730 1700 1400
РN 40
50 250 250 165 20 125 18 4 470 395 250 34 32
65 290 290 185 22 145 18 8 520 440 250 53 49
80 310 310 200 24 160 18 8 571 476 250 49 44
100 350 350 235 24 190 22 8 671 551 250 77 66
125 400 400 270 26 220 26 8 775 641 400 146 103
150 450 450 300 28 250 26 8 915 750 400 167 150
200 550 550 375 34 320 30 12 1123 907 500 267 235
250 650 650 450 38 385 33 12 1430 1125 500 410 374
300 750 750 515 42 450 33 16 1624 1292 500 555 490
350 850 850 580 46 510 36 16 1747 1372 630 860 820
400 950 950 660 50 585 39 16 1888 1481 730 1200 1095
500 1150 1150 755 57 670 42 20 2284 1764 730 1820 1486
600 1350 1350 890 72 795 48 20 2738 2123 730 2200 1700
РN 63
50 250 250 180 26 135 22 4 455 385 250 42 40
65 290 290 205 26 160 22 8 520 440 250 53 49
80 310 310 215 28 170 22 8 557 465 250 68 61
100 350 350 250 30 200 26 8 631 520 315 83 67
125 400 400 295 34 240 30 8 773 630 400 152 120
150 450 450 345 36 280 33 8 889 726 500 197 166
200 550 550 415 42 345 36 12 1102 875 500 319 282
250 650 650 470 46 400 36 12 1459 1146 630 643 563
300 750 750 530 52 460 36 16 1649 1307 630 940 813
400 950 950 670 60 585 42 16 1888 1481 730 1234 1100
РN 100
50 250 250 195 30 145 26 4 470 395 250 44 40
65 290 290 220 34 170 26 8 520 440 250 55 42
80 310 310 230 36 180 26 8 570 476 250 70 55
100 350 350 265 40 210 30 8 676 556 315 110 92
125 400 400 315 40 250 33 8 775 641 400 164 124
150 450 450 355 44 290 33 12 926 764 500 239 205
200 550 550 430 52 360 36 12 1128 912 500 419 328
250 650 650 505 60 430 39 12 1405 1145 730 675 590
300 750 750 585 68 500 42 16 1638 1307 730 1000 813
РN 160
50 368 368 195 30 145 26 4 540 466 315 70 51
65 419 419 220 34 170 26 8 653 576 400 117 95
80 390 390 230 36 180 26 8 630 535 400 101 78
100 450 450 265 40 210 30 8 745 626 400 162 131
150 600 600 355 50 290 33 12 976 785 500 335 250
200 750 750 430 60 360 36 12 1164 948 630 596 450
250 838 838 515 68 430 42 12 1448 1168 730 939 716
300 965 965 585 78 500 42 16 1605 1305 930 1405 1100

Область применения арматуры с фланцами

Материал
PN Допустимое рабочее давление (бар)/ при расчетной температуре (°C)
  20 50 100 450 200 250 300 350 375 400 425 450 475 500 510 520 530 550 575 600
1.0619 / 20Л
16 16 15 14 13 11 10 9 9 9 8
25 24 23 21 20 18 16 15 14 14 13
40 39 37 34 32 28 26 24 22 22 21
63 61 59 54 50 45 41 37 35 34 33
100 97 93 85 79 71 65 59 55 54 53
160 156 149 136 127 114 104 94 88 86 84
1.5419
16 16 16 16 15 14 13 11 10 10 10 10 9 9 7
25 26 26 25 24 22 20 17 16 16 15 15 15 15 11
40 41 41 40 38 35 32 28 26 25 24 24 24 23 18
63 64 64 63 60 55 51 43 41 40 38 38 37 37 29
100 102 102 100 95 87 81 69 65 63 61 60 59 58 46
160 163 163 160 151 140 130 110 104 101 97 96 94 93 73
1.7357 / 20ХМФЛ
16 16 16 16 16 15 14 13 12 12 12 11 11 10 10 10 9 9 7
25 26 26 25 25 23 22 21 19 19 18 17 17 16 14 13 11 9 6
40 41 41 41 40 37 36 33 31 30 29 28 27 25 22 21 17 14 9
63 64 64 64 62 59 56 52 49 47 45 44 42 39 35 33 27 22 14
100 102 102 102 99 93 89 83 77 75 72 69 67 62 56 52 42 35 22
160 163 163 163 158 149 143 133 123 120 115 111 107 100 89 84 68 56 35
1.7379 / 15Х1МФЛ
16 16 16 16 16 15 15 14 13 12 12 11 11 10 9 8 7 6 5 3
25 26 26 25 25 24 23 21 20 19 18 17 17 16 14 13 12 10 8 5
40 41 41 41 40 39 37 34 32 31 29 28 27 25 22 21 19 16 12 9
63 64 64 64 62 61 58 53 50 48 45 44 42 39 35 33 29 26 19 14
100 102 102 102 99 96 91 85 79 77 72 69 67 62 56 53 46 41 31 21
160 163 163 163 158 154 146 135 127 123 115 111 107 100 89 84 74 65 49 34
1.4308 / 08Х18Н10 /
07Х18Н9Л
16 15 13 12 11 10 9 8 8 8 7 7 7 7 7
25 24 21 18 17 15 14 13 12 12 12 11 11 11 11
40 38 33 29 27 24 22 21 20 19 19 18 18 18 17
63 60 52 46 42 38 35 33 31 30 29 29 28 28 27
100 95 83 73 66 60 56 52 49 48 46 46 45 45 44
160 152 133 117 106 96 89 83 79 77 74 74 72 71 720
1.4408 /
03Х17Н14М2
16 16 15 13 12 11 10 10 9 9 9 9 9 8 8 8 7 7 7 7 6
25 24 23 21 19 17 16 15 14 14 14 14 13 13 13 12 11 11 11 11 10
40 39 37 33 30 27 26 24 23 22 22 22 21 21 21 20 18 17 17 17 16
63 61 58 52 47 43 40 38 36 35 34 34 34 33 33 31 29 27 27 26 26
100 97 92 83 75 69 64 60 57 56 54 54 54 53 52 49 45 44 43 42 41
160 155 148 133 120 110 102 96 91 89 87 86 86 85 83 78 73 70 68 67 65

Варианты
