Задвижки клиновые НАЗ 110, НАЗ 111

Задвижки клиновые высокого давления НАЗ 110, НАЗ 111

Задвижки клиновые кованые НАЗ 110, НАЗ 111

Задвижки параллельные фонтанные НАЗ 110, НАЗ 111

Задвижки клиновые высокого давления НАЗ 110, НАЗ 111

DN 15( 1/2”) ÷ DN 300 ( 12”)
PN 250 ÷ PN 420
Class 1500 ÷ Class 2500

Задвижка

Основные характеристики

  • Корпус и крышка задвижки изготавливаются литьем или ковкой из стали
  • Самоуплотняющаяся крышка
  • Выдвижной шпиндель, наружная резьба и втулка ходовая в бугеле
  • Клин задвижки двухдисковый
  • Седлa задвижки и клин
    наплавляются Stellite

Давление и температура

  • Давление до 420 бар
  • Class 1500 до Class 2500
  • Tемпература дo 600 oC

Maтериал

  • Углеродистая и легированная сталь

Дополнительные варианты

  • Электрический привод
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Задвижки с байпасом
  • Сварка встык
  • Окраска по заказу клиентов

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам задвижки
Схема

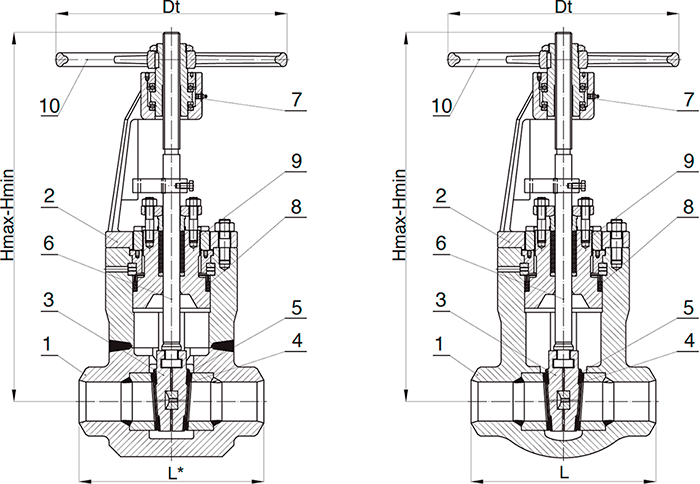

Позиции и размеры (рисунок 6)

Материалы

 Поз.   Наименование  Применение
до 425 °C до 470 °C до 595 °C до 595 °C до 600 °C

1
Корпус
Кованный A105 A182 F1 A182 F11 A182 F22 A182 F91
Отливок A216 WCB A217 WC1 A217 WC6 A217 WC9 A217 C12A
2 Крышка A216 WCB A217 WC1 A217 WC6 A217 WC9 A217 C12A
3
Клин
Кованный A105 A182 F1 A182 F11 A182 F22 A182 F91
Отливок A216 WCB A217 WC1 A217 WC6 A217 WC9 A217 C12A
4 Наплавка корпуса HF (Stellite)
5 Наплавка клина HF (Stellite)
6 Шпиндель 14 122
7 Втулка ходовая бронза
8 Прокладка графит с ингибитором коррозии
9 Сальник графит с ингибитором коррозии
10 Маховик сталь

Размеры (мм) Class 1500 (PN 250 )- Литой корпус

DN 50 65 80 100 125 150 200 250 300
L 216 254 305 406 483 559 711 864 991
H max 540 700 835 920 1170 1515 1720 2355 2650
H min 480 622 735 805 1030 1340 1500 2080 2300
Dt 315 315 400 500 500 500 630 630 630
(кг) 47 57 66 123 275 312 690 1260 1620

Размеры (мм) Class 2500 (PN 420) - Литой корпус

DN 50 65 80 100 125 150 200 250 300
L 279 330 368 457 533 610 762 914 1041
H max 540 700 835 920 1170 1515 1720 2355 2650
H min 480 622 735 805 1030 1340 1500 2080 2300
Dt 315 400 500 500 500 630 630 630 730
(кг) 63 85 94 265 497 346 750 1380 1720

Размеры (мм) Class 1500 (PN 250) - Кованый корпус

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L* 90 114 140 165 178 250 300 350 400 450 500 600 700 800
H max 181 203 267 297 297 540 700 835 920 1170 1515 1720 2355 2650
H min 165 183 237 255 255 480 622 735 805 1030 1340 1500 2080 2300
Dt 100 120 150 150 150 315 400 500 500 500 630 630 630 730
(кг) 3,0 5,1 7,3 10,2 13 37 46 95 220 370 510 845 1540 2045

Размеры (мм) Class 2500 (PN 420) - Кованый корпус

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L* 114 148 186 232 232 250 300 350 400 450 500 600 700 800
H max 203 270 297 349 349 540 700 835 920 1170 1515 1720 2355 2650
H min 183 237 255 313 313 480 622 735 805 1030 1340 1500 2080 2300
Dt 120 150 150 250 250 315 400 500 500 500 630 630 630 730
(кг) 5,3 7,3 11,5 18 18 43 54 115 250 420 580 960 1750 2320

Область применения

Материалы
Class
Допустимое рабочее давление (бар)/ при расчетной температуре (°C)
-29÷38 50 100 150 200 250 300 325 350 375 400 425 450 475 500 538 550 575 600
A 105 A216
WCB
1500 259 259 258 255 253 253 253 251 245 236 217 180 144 109 76 37
2500 431 431 430 425 421 421 421 418 408 393 362 300 240 182 122 62
A217 WC1
1500 240 240 240 240 240 240 240 240 237 225 204 171 135 98 69 37
2500 400 400 400 400 400 400 400 400 394 375 340 284 225 163 115 62
A182 F1
1500 240 240 240 240 240 240 240 240 240 240 240 240 236 214 150 71
2500 400 400 400 400 400 400 400 400 400 400 400 400 393 356 251 118
A182 F11 cl.2 A217 WC6
1500 259 259 259 259 259 259 259 259 257 253 251 248 236 214 161 93 79 55 38
2500 431 431 431 431 431 431 431 431 429 421 418 414 393 356 268 155 132 92 64
A182 F22 cl.3 A217 WC9
1500 259 259 258 255 251 250 249 248 246 244 244 244 236 214 179 115 98 66 43
2500 431 431 430 425 419 417 415 413 410 406 406 406 393 356 298 192 163 110 72
A182 F91 A217 C12A
1500 259 259 259 259 259 259 259 259 257 253 251 248 236 214 179 145 145 143 122
2500 431 431 431 431 431 431 431 431 429 421 418 414 393 356 298 242 242 238 203
