Задвижки параллельные фонтанные НАЗ 110, НАЗ 111

Задвижки параллельные фонтанные НАЗ 110, НАЗ 111

DN 50(2 1/16) ÷ DN 100 (4 1/16)
Рр 2000 ÷ 5000 psi

Задвижка

Основные характеристики

  • Корпус и крышка отлиты из стали
  • Корпус и крышка соединены шпильками
  • Невыдвижной шпиндель (NRS), ходовая резьба шпинделя в клине
  • Клин задвижки параллельный, однодисковый со смазкой
  • Надежная герметичность достигается нитрированием поверхностей поверхности клина и седла
  • Внутренние объемы задвижки заполнены хладостойкой смазкой для более легкого управления маховиком, защиты от осадков
  • Присоединение фланцевое
  • Присоединение муфтовoе

Рабочие среды

  • Нефть, нефтепродукты, природный газ, пар и другие транспортируемые рабочие потоки среды, в зависимости от материалов клапана и условий внешней среды

Давление и температура

  • Рабочее давление до 5000 psi
  • Tемпература дo 121 °C

Maтериал

  • Легированная и нержавеющая сталь

Дополнительные варианты

  • Присоединение фланцевое или муфтовое
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Применение

  • Оборудование фонтанных устройств и трубопроводов нефти, газа и воды, гарантированная работоспособность при температуре от -60°C до 121°С .

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно гигиеническим (экологическим) стандартам по выбросам в

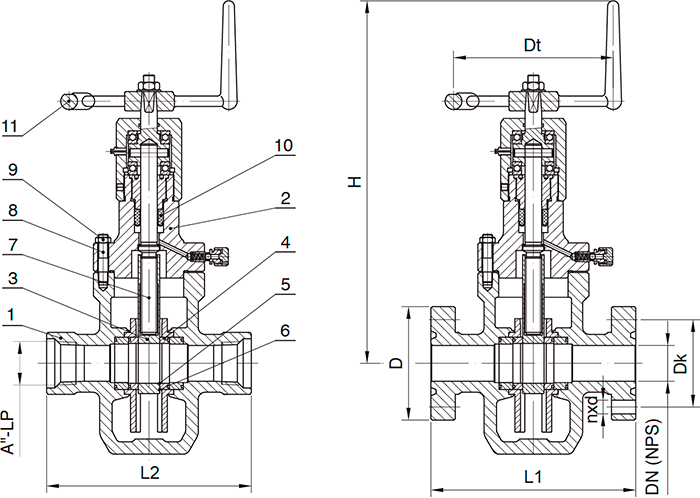

Схема

Позиции и размеры (рисунок 9)

Материалы

Поз.
Наименование
Класс материала
AA,BB,DD a),EE a) CC,FF a)
Класс температуры
K ÷ V (-60°C до 121°C)
1 Корпус A487 4A A217 CA 15
2 Крышка A487 4A A217 CA 15
3 Клин A182 F6a
4 Кольцо седла корпуса A182 F6a
5 Уплотняющая поверхность кольца HF - нитрированная
6 Уплотняющая поверхность клина HF - нитрированная
7 Шпиндель A 276 Tип 420 - нитрированный
8 Шпилька A193 B7 A193 B7M a)
9 Гайка A194 2H A194 2HM a)
9 Сальник PTFE + VITON
10 Маховик сталь

Размеры

Задвижки параллельные фонтанные 2000 psi (140 бар)
DN (NPS)
A
D Dk H d n ETE FTF Dt Фланц. Привар.
(мм) (кг)
50(2 1/16). 2000 psi 2 165 127 486 19 8 229 295 230 53 44
65(2 9/16). 2000 psi 2 1/2 190 149,2 578 22 8 264 333 280 94 80
80(3 1/8). 2000 psi 3 210 168,3 594 22 8 292 359 380 124 106
100(4 1/16). 2000 psi 4 275 215,9 637 25,4 8 320 435 380 203 171
Задвижки параллельные фонтанные 3000-5000 psi (210 - 350 бар)
50(2 1/16). 3 / 5000 psi 2 215 165,1 505 26 8 229 371 280 100 73
65(2 9/16). 3 / 5000 psi 2 1/2 245 190,5 578 30 8 264 422 380 140 105
