Игольчатые клапаны НАЗ 260, НАЗ 261

Игольчатые клапаны НАЗ 260, НАЗ 261

DN 6 ÷ DN 15
PN 160 ÷ PN 500

Клапан

Основные характеристики

  • Корпус изготовлен ковкой
  • Выдвижной шпиндель с погружной резьбой
  • Плунжер клапана игольчатой формы
  • Седло клапана интегральное или ввертное

Давление и температура

  • PN 160 до PN 500 бар
  • Tемпература дo 600 oC

Maтериал

  • Углеродистая, легированная и нержавеющая сталь

Дополнительные варианты

  • Плунжер с мягким уплотнением и сальник из PTFE
  • Подсоединительные концы по заказу клиентов
  • Покрытие (окраска конструкции) по заказу клиентов

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

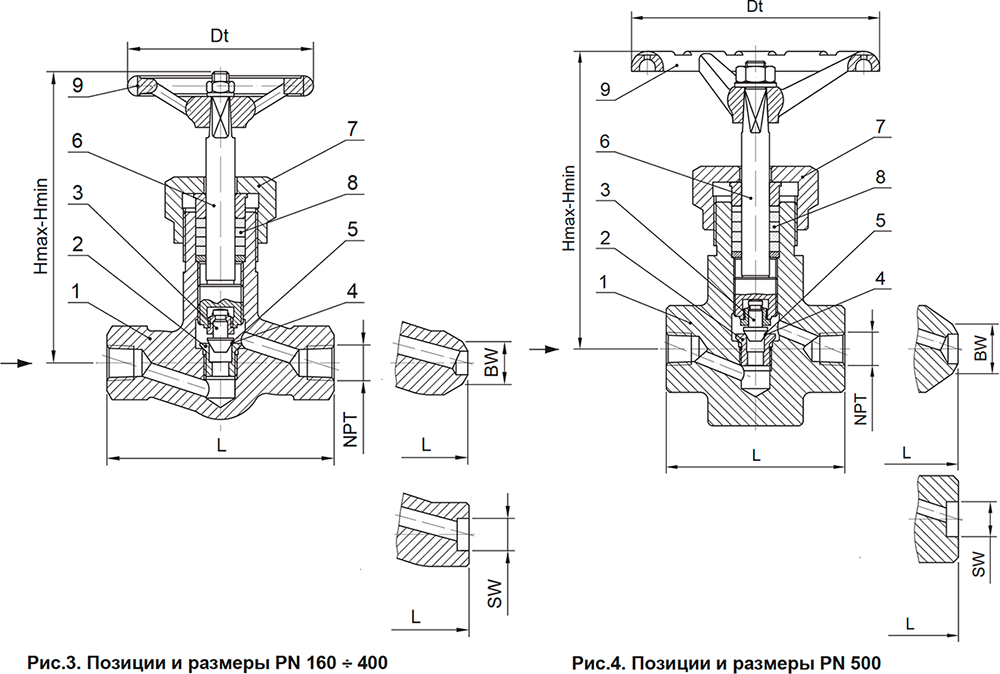

Схема

Материалы

 Поз.   Наименование  Применение
до 400°C до 500°C до 550°C до 575°C до 600 °C -196°C÷ 550°C

1 Корпус 1.0460 / Ст20 1.5415 / - 1.7335 / 12Х1МФ 1.7383 /
15Х1М1Ф
1.4903 /
10Х9МФБ
1.4541 /
12Х18Н10Т
2 Седло 1.4021 / 1.4057 / 1.4401/ 20Х13
3 Диск 1.4021 / 1.4057 / 1.4401/ 20Х13
4 Наплавка седла 1.4021/ 20Х13 -
зaкалено
17Cr (до 450°C) / Стеллит
5 Наплавка диска 1.4021/ 20Х13 -
зaкалено
17Cr (до 450°C) / Стеллит
6 Шпиндель 1.4021 / 1.4122 1.4401 /
03Х17Н14М2
7 Гайка корпуса 1.0460 / Ст20 1.5415 / - 1.7335 / 12Х1МФ 1.7383 /
15Х1М1Ф
1.4903 /
10Х9МФБ
1.4541 /
12Х18Н10Т
8 Сальник графит с ингибитором коррозии
9 Маховик чугун / сталь с эпоксидным покрытием

V260, V261 Размеры PN 160 ÷ PN 400

DN
L NPT H max H min Dt
(кг)
(мм)
6 90 1/8
154
144
100
1,0
8 90 1/4 1,0
10 110 3/8 1,3
15* 110 - 1,3

* Только для игольчатых клапанов с концами под приварку (BW)

V260, V261 Размеры PN 500

DN
L NPT H max H min Dt
(кг)
(мм)
6
90
1/8
160
150
125
2,4
8 1/4
10 3/8
15 1/2

Область применения

Материалы
PN
Допустимое рабочее давление (бар) / при расчетной температуре (°C)
20 50 100 150 200 250 300 350 375 400 425 450 475 500 510 520 530 550 575 600
1.0460 / Ст20
160 163 163 163 163 148 135 123 114 113 110
250 255 255 255 255 231 211 192 178 176 172
320 327 327 327 327 296 271 245 228 225 220
400 408 408 408 408 370 338 307 285 281 275
500 510 510 510 510 463 423 383 357 352 344
1.5415
160 163 163 163 163 163 163 144 135 131 127 125 123 121 91
250 255 255 255 255 255 255 225 211 205 198 196 192 189 142
320 327 327 327 327 327 327 288 271 262 254 250 245 242 182
400 408 408 408 408 408 408 359 338 328 317 313 307 302 228
500 510 510 510 510 510 510 449 423 410 397 391 383 378 285
1.7335 /
12Х1МФ
160 163 163 163 163 163 163 163 161 156 154 148 144 135 113 103 85 70 44
250 255 255 255 255 255 255 255 251 245 238 231 225 211 176 160 133 110 69
320 327 327 327 327 327 327 327 321 313 305 296 288 270 225 205 170 141 88
400 408 408 408 408 408 408 408 402 391 381 370 359 338 282 257 212 176 111
500 510 510 510 510 510 510 510 502 489 476 463 449 422 352 321 265 220 138
1.7383 /
15Х1М1Ф
160 163 163 163 163 163 163 163 162 159 159 157 149 135 113 103 93 81 61 43
250 255 255 255 255 255 255 255 254 249 248 245 233 211 176 160 145 127 96 67
320 327 327 327 327 327 327 327 325 319 317 314 298 270 225 205 186 162 123 86
400 408 408 408 408 408 408 408 406 399 396 392 372 338 282 257 232 203 153 107
500 510 510 510 510 510 510 510 507 498 495 490 466 422 352 321 290 254 192 134
1.4903 /
10Х9МФБ
160 163 163 163 163 163 163 163 162 159 159 157 149 135 113 106 100 96 92 88 77
250 255 255 255 255 255 255 255 254 249 248 245 233 211 176 166 156 149 143 138 120
320 327 327 327 327 327 327 327 325 319 317 314 298 270 225 213 200 191 183 177 154
400 408 408 408 408 408 408 408 406 399 396 392 372 338 282 266 250 239 229 221 192
500 510 510 510 510 510 510 510 508 498 495 490 466 422 352 332 312 299 286 276 241
1.4541 /
12Х18Н10Т
160 163 161 149 140 131 123 115 110 108 106 105 103 102 101 99 97 96 92 90 78
250 255 251 233 218 205 192 180 172 169 165 164 161 160 157 155 152 149 143 141 121
320 327 321 298 279 262 245 230 220 217 211 210 206 205 201 198 195 191 183 181 155
400 408 402 372 349 328 307 288 275 271 264 262 258 256 252 248 244 239 229 226 194
500 510 502 465 436 410 383 359 344 338 330 328 323 320 315 310 305 299 286 282 242

Варианты
