Фильтр НАЗ 610, НАЗ 611

Фильтр высокого давления НАЗ 610, НАЗ 611

Фильтр высокого давления НАЗ 610, НАЗ 611

DN 10 ÷ DN 250
PN 250 ÷ PN 500
Class 1500 ÷ Class 2500

Фильтр

Основные характеристики

  • Корпус и крышка изготавливаются литьем или ковкой из стали
  • Самоуплотняющаяся крышка
  • Фильтроэлемент встроен между корпусом и крышкой

Давление и температура

  • Давление 500 бар
  • Tемпература дo 600 oC

Maтериал

  • Углеродистая и легированная сталь

Дополнительные варианты

  • Покрытие (окраска конструкции) по заказу клиентов

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам фильтров

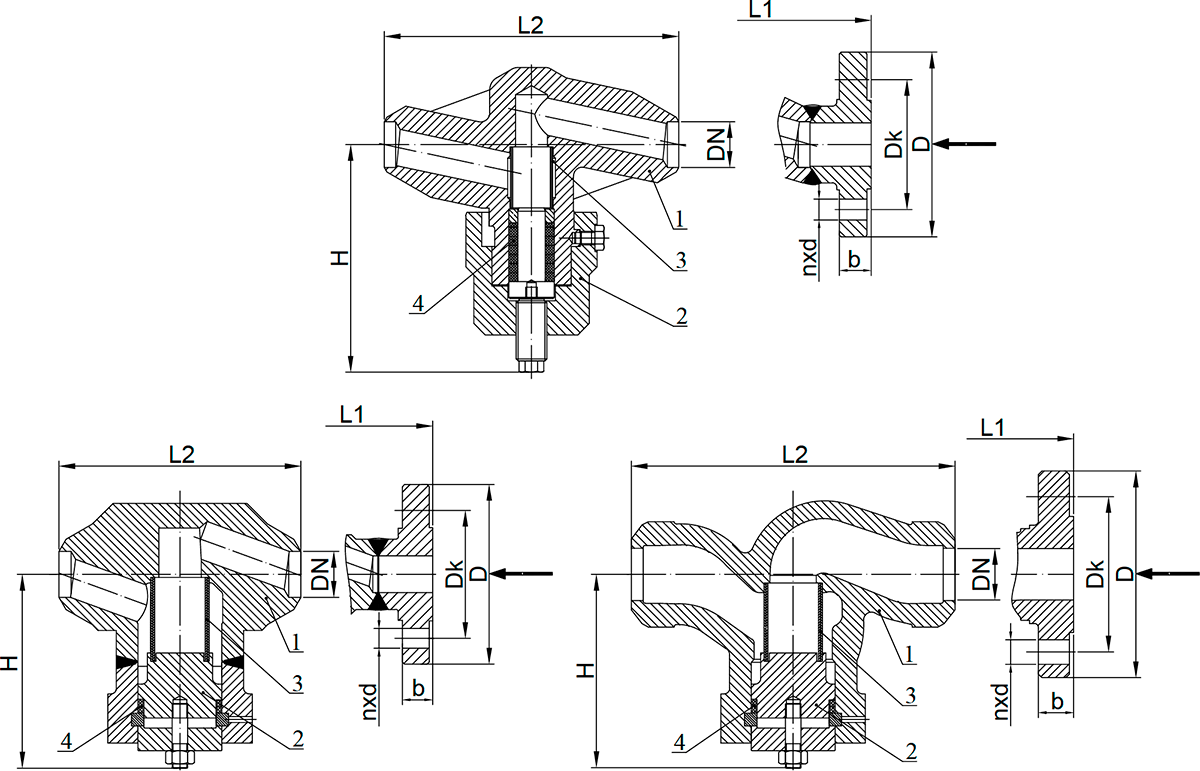

Схема

Позиции и размеры (рисунок 13)

Материалы

 Поз.   Наименование  Применение
до 400°C
(-29°C÷425°C)
до 500°C
(-29°C÷470°C)
до 550°C
(-29°C÷595°C)
до 575°C
(-29°C÷595°C)
до 600°C
(-29°C÷600°C)

1 Корпус 1.0460 / 1.0619 /
20Л (A105 / WCB)
1.5415 / 1.5419 / - (F1 / WC1) 1.7335 / 1.7357 /
20ХМФЛ (F12 Cl.2 / WC6)
1.7383 / 1.7379 /
15Х1МФЛ (F22 Cl.3 / WC9)
1.4903 / C12A /
10Х9МФБ (F91 / C12A)
2 Крышка 1.0460 / 1.0619 /
20Л (A105 / WCB)
1.5415 / 1.5419 / - (F1 / WC1) 1.7335 / 1.7357 /
20ХМФЛ (F12 Cl.2 / WC6)
1.7383 / 1.7379 /
15Х1МФЛ (F22 Cl.3 / WC9)
1.4903 / C12A /
10Х9МФБ (F91 / C12A)
3 Сетка AISI 304 / AISI 316
4 Прокладка графит с ингибитором коррозии

Размеры PN 250

DN 10 15 20 25 32 40 50 65 80 100 125 150 200
мм
L2 110 160 160 160 210 260 300 350 400 450 600 600 750
L1 210 230 - 260 (2) 300 350 400 450 520 600 700 800
D 125 130 - 150 - 185 200 230 255 300 340 390 485
Dk 85 90 - 105 - 135 150 180 200 235 275 320 400
nxd 4x18 4x18 - 4x22 - 4x26 8x26 8x26 8x30 8x33 12x33 12x36 12x42
b 24 26 - 28 - 34 38 42 46 54 60 68 82
H 120 140 140 165 185 201 225 240 300 350 465 465 620
кг
Приварн. 1 3 3 4 6 9 17 41 105 170 475 475 675
Фланц. 3,8 6 - 8 - 17 27 56 125 202 522 547 807

Размеры PN 320

DN 10 15 20 25 32 40 50 65 80 100 125 150 200
мм
L2 110 160 160 160 210 260 300 350 400 450 600 600 750
L1 210 230 - 260 - 300 350 400 450 520 600 700 800
D 125 130 - 160 - 195 210 255 275 335 380 425 525
Dk 85 90 - 115 - 145 160 200 220 265 310 350 440
nxd 4x18 4x18 - 4x22 - 4x26 8x26 8x30 8x30 8x36 12x36 12x39 16x42
b 24 26 - 34 - 38 42 51 55 65 75 84 103
H 120 140 140 165 185 201 225 240 300 350 465 465 620
кг
Приварн. 1 3 3 4 6 9 17 41 105 170 475 475 675
Фланц. 3,8 6 - 10 - 19 30 43 135 221 551 585 881

Размеры PN 400

DN 10 15 20 25 32 40 50 65 80 100 125 150 200
мм
L2 110 160 160 160 210 260 300 350 400 450 600 600 750
L1 210 230 (2) 260 (2) 300 350 400 450 520 600 700 800
D 125 145 - 180 - 220 235 290 305 370 415 475 585
Dk 85 100 - 130 - 165 180 225 240 295 340 390 490
nxd 4x18 4x22 - 4x26 - 4x30 8x30 8x33 8x33 8x39 12x39 12x42 48
b 28 30 - 38 - 48 52 64 68 80 92 105 16
H 120 140 140 165 185 201 225 240 300 350 465 465 620
кг
Приварн. 1 3 3 4 6 9 17 41 105 170 475 475 675
Фланц. 4 7,3 - 13 - 26 37 79 151 251 588 649 985

Размеры PN 500

DN 10 15 20 25 32 40 50 65 80 100 125 150 200
мм
L2 160 160 160 160 260 260 300 350 400 450 - - -
H 140 140 165 165 201 201 225 240 300 350 - - -
кг Приварн. 3 3 4 4 9 9 17 41 105 675 - - -

Размеры Class 1500

DN 15 20 25 32 40 50 65 80 100 125 150 200 250
мм
L2 160 160 160 210 210 216 254 305 406 483 559 711 864
L1 216 229 254 279 305 368 419 470 546 673 705 832 991
D 121 130 149 159 178 216 244 267 311 375 394 483 584
Dk 82,6 88,9 101,6 111,1 123,8 165,1 190,5 103,2 241,3 292,1 317,5 393,7 585
nxd 4x22,2 4x22,2 4x25,4 4x25,4 4x28,6 8x25,4 8x28,6 8x31,7 8x34,9 8x41,3 12x38,1 12x44,5 12x50,8
b 29 32 35 35 39 45 48 55 61 80 90 99 115
H 140 140 165 185 185 212 260 310 375 420 465 620 680
кг
Приварн. 3 3 4 6 6 12 34 48 102 156 225 402 570
Фланц. 5,5 6,8 9 11 14 25 54 74 138 226 309 545 815

Размеры Class 2500

DN 15 20 25 32 40 50 65 80 100 125 150 200 250
мм
L2 160 160 160 210 260 279 330 368 457 533 610 762 914
L1 264 273 308 349 384 451 508 578 673 794 914 1022 1270
D 133 140 159 184 203 235 267 305 356 419 483 552 673
Dk 88,9 95,2 108,0 130,2 146,0 171,4 196,8 228,6 273,0 323,8 368,3 438,2 539,8
nxd 4x22,2 4x22,2 4x25,4 4x28,6 4x31,8 8x28,6 8x31,8 8x34,9 8x41,3 8x47,1 8x54,0 12x54 12x66,7
b 37 39 42 45,1 51 58 64 74 83 99 115 134 172
H 140 140 165 165 201 230 290 345 413 483 535 713 782
кг
Приварн. 3 3 4 6 6 23 47 58 115 172 246 431 627
Фланц. 7,3 7,8 11 16 24 44 76 110 194 305 452 744 1209

Область применения

Материалы
PN
Допустимое рабочее давление (бар)/ при расчетной температуре (°C)
-10 20 50 100 150 200 250 300 350 375 400 425 450 470 475 480 500 510 525 550 575 600
1.0460 / 1.0619 /
20Л
250 250,0 250,0 250,0 234,1 222,1 210,1 192,1 174,1 162,0 156,0 150,0
320 320,0 320,0 320,0 299,7 284,3 268,9 245,9 222,8 207,5 199,8 192,1
400 400,0 400,0 400,0 374,5 355,3 336,1 307,3 278,5 259,3 249,7 240,1
500 485,9 485,9 485,9 485,9 479,5 453,6 414,8 375,9 349,9 337,0 324,0
630 602,1 602,1 577,6 489,2 464,1 439,0 401,4 363,7 338,7 326,1 313,6
1.5415 / 1.5419 / -
250 250,0 250,0 250,0 250,0 244,6 228,1 213,1 198,1 186,1 183,1 180,1 173,5 166,8 164,4 163,8 163,2 113,4 98,7 70,7 40,0
320 320,0 320,0 320,0 320,0 313,1 292,0 272,8 253,6 238,2 234,3 230,5 222,1 213,6 210,5 209,8 209,0 145,1 126,4 90,5 51,2
400 400,0 400,0 400,0 400,0 391,3 364,9 340,9 316,9 297,7 292,9 288,1 277,5 267,0 263,1 262,2 261,2 181,4 157,9 113,1 64,0
500 500,5 500,5 500,5 500,5 500,5 492,5 460,1 427,7 401,8 385,3 388,8 374,6 360,3 355,1 353,8 352,5 235,0 400,1 325,7 288,1
630 614,6 614,6 614,6 545,5 511,5 476,7 445,3 413,9 388,9 382,6 376,3 362,5 348,7 343,7 342,4 341,2 236,9 206,3 147,7 83,7
1.7335 / 1.7357 /
20ХМФЛ
250 250,0 250,0 250,0 250,0 250,0 250,0 250,0 250,0 232,9 224,5 213,4 204,1 197,2 187,2 184,7 180,7 156,0 139,5 114,7 73,4
320 320,0 320,0 320,0 320,0 320,0 320,0 320,0 320,0 298,1 287,4 273,4 261,3 252,5 239,7 236,5 231,3 199,8 178,6 146,8 93,9
400 400,0 400,0 400,0 400,0 400,0 400,0 400,0 400,0 372,6 359,2 341,4 326,6 315,6 299,5 295,5 289,1 249,7 223,2 183,5 117,4
500 500,5 500,5 500,5 500,5 500,5 500,5 500,5 500,5 497,7 484,7 466,6 452,3 438,1 427,7 425,1 422,3 323,5 289,2 237,8 152,1
630 630,7 630,7 630,7 628,5 612,0 593,3 564,9 522,4 486,7 469,1 445,9 426,6 412,2 392,1 386,0 377,6 326,1 291,5 239,8 155,3
1.7383 / 1.7379 /
15Х1МФЛ
250 250,0 250,0 250,0 250,0 250,0 250,0 250,0 250,0 234,7 226,3 213,4 204,1 197,2 187,2 184,7 180,7 164,5 158,9 134,7 88,0 86,0 37,3
320 320,0 320,0 320,0 320,0 320,0 320,0 320,0 320,0 300,4 289,7 273,2 261,3 252,5 39,7 236,5 231,3 210,7 203,4 172,5 112,7 110,1 47,8
400 400,0 400,0 400,0 400,0 400,0 400,0 400,0 400,0 375,5 362,1 341,4 326,6 315,6 299,5 295,5 289,1 263,3 254,3 215,5 140,9 137,6 59,8
500 500,5 500,5 500,5 500,5 500,5 500,5 500,5 500,5 497,7 488,6 488,1 485,9 479,5 469,2 456,5 422,3 376,1 337,4 279,9 182,5 178,3 77,4
630 630,7 630,7 630,7 628,5 612,0 589,5 564,9 522,4 490,5 473,0 445,9 426,6 412,2 391,2 386,0 377,6 343,9 332,1 281,5 184,0 147,8 78,0
1.4903 /
10Х9МФБ
250 250,0 250,0 250,0 250,0 250,0 250,0 250,0 250,0 234,7 226,3 213,4 204,1 197,2 187,2 184,7 180,7 164,5 158,9 150,4 145,6 139,7 125,0
320 320,0 320,0 320,0 320,0 320,0 320,0 320,0 320,0 300,4 289,7 273,2 261,3 252,5 239,7 236,5 231,3 210,7 203,4 192,6 186,4 178,8 160,1
400 400,0 400,0 400,0 400,0 400,0 400,0 400,0 400,0 375,5 362,1 341,4 326,6 315,6 299,5 295,5 289,1 263,3 254,3 240,7 232,9 223,5 200,1
500 500,5 500,5 500,5 500,5 500,5 500,5 500,5 500,5 497,7 488,6 485,9 480,4 456,5 422,3 413,7 400,1 345,4 325,7 96,3 280,7 276,6 259,3
630 630,7 630,7 630,7 628,5 612,0 593,3 564,9 522,4 490,5 473,0 445,9 426,6 412,2 391,2 386,0 377,6 343,9 332,1 314,4 304,2 292,0 261,3
A217 C12A
250 250,0 250,0 250,0 250,0 250,0 250,0 250,0 241,2 223,1 215,1 209,5 202,0 190,4 182,2 176,0 164,9 146,9 142,6 136,1 129,9 124,7 101,6
320 320,0 320,0 320,0 320,0 320,0 320,0 320,0 308,8 285,6 275,4 268,2 258,6 243,8 233,2 225,4 211,0 188,0 182,5 174,2 166,3 159,6 130,0
400 400,0 400,0 400,0 400,0 400,0 400,0 400,0 386,0 357,0 344,2 335,1 323,2 304,7 291,5 281,7 263,8 235,0 228,1 217,8 207,9 199,5 162,5
500 500,5 500,5 500,5 500,5 500,5 500,5 500,5 500,5 497,7 488,6 485,9 480,4 456,5 428,0 413,7 400,1 345,4 328,4 302,8 280,7 276,6 235,9
630 630,7 630,7 630,7 630,7 628,5 612,0 593,3 564,9 522,4 473,0 445,9 426,6 412,2 391,3 386,0 377,6 343,9 333,8 326,4 304,2 292,0 237,8
