Клапаны обратные подъёмныe НАЗ 220, НАЗ 221

Клапаны oбратные поворотные НАЗ 220, НАЗ 221

Клапаны обратные подъёмныe НАЗ 220, НАЗ 221

DN 15 ÷ DN 300
PN 25 ÷ PN 160

Клапан

Основные характеристики

  • Корпус и крышка клапана изготавливаются литьем или ковкой из стали
  • Корпус и крышка соединены шпильками
  • Диск с прижимающей пружиной
  • Диск клапана перемещается вертикально по направляющей клапана относительно потока рабочей среды
  • Рабочие кромки седла и диска могут быть из основного материала или с наплавкой

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Давление до 160 бар
  • Tемпература дo 600 °C

Maтериал

  • Углеродистая, легированная и нержавеющая сталь

Дополнительные варианты

  • Диск с мягким уплотнением и сальник из PTFE
  • Присоединение фланцевое или под приварку
  • Покрытие (окраска конструкции) по заказу клиентов
  • Клапаны с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и тепло энергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность установки в любом положении

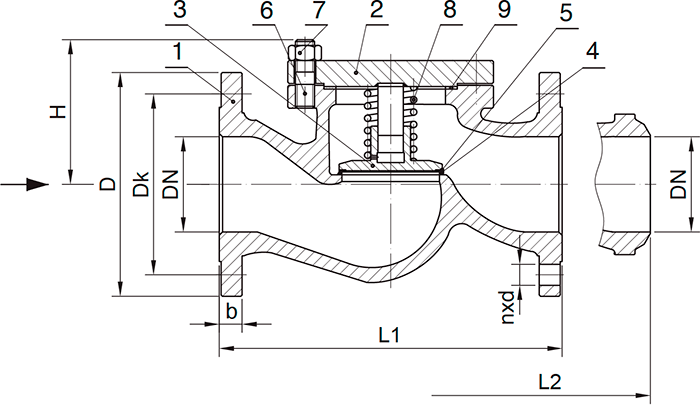

Схема

Позиции и размеры (рисунок 10)

Материалы


Поз.

Наименование
Применение
дo 400°C дo 500°C дo 550°C дo 575°C -196°C÷500°C -196°C÷600°C

1 Корпус 1.0460 / 1.0619
/ 20Л
1.5415 / 1.5419
/ -
1.7335 / 1.7357
/ 20ХМФЛ
1.7383 /
1.7379 /
15Х1МФЛ
1.4301 / 1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4401 / 1.4308 /
03Х17Н14М2
2 Крышка 1.0460 / 1.0619
/ 20Л
1.5415 / 1.5419
/ -
1.7335 / 1.7357
/ 20ХМФЛ
1.7383 /
1.7379 /
15Х1МФЛ
1.4301 / 1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4401 / 1.4308 /
03Х17Н14М2
3 Диск 1.0460 / 1.0619
/ 20Л
1.5415 / 1.5419
/ -
1.7335 / 1.7357
/ 20ХМФЛ
1.7383 /
1.7379 /
15Х1МФЛ
1.4301 / 1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4401 / 1.4308 /
03Х17Н14М2
4 Наплавка корпуса 13Cr 17Cr (до 450°С) или стеллит Основной материал или стеллит
5 Наплавка диска 13Cr 17Cr (до 450°С) или стеллит Основной материал или стеллит
6 Шпилька 1.7225 / 38ХМ 1.7709 / 25Х1М1Ф 1.4301 /
08Х18Н10
1.4401 /
03Х17Н14М2
7 Гайка 1.1191 / Ст45 1.7709 / 25Х1М1Ф 1.4301 /
08Х18Н10
1.4401 /
03Х17Н14М2
8 Пружина 45CrMoV6-7 AISI316
9 Прокладка Армированный графит

Размеры РN 25 и PN 40 L2

DN
L1 L2 D b Dk d n H Фланц. Приварн.
(мм) (кг)
15 130 130 95 16 65 14 4 80 4 2,3
20 150 130 105 18 75 14 4 80 4,5 2,4
25 160 130 115 18 85 14 4 80 5 2,6
32 180 160 140 18 100 18 4 105 8,4 5
40 200 180 150 18 110 18 4 105 10 6
50 230 210 165 20 125 18 4 117 15 8
65 290 290 185 22 145 18 8 125 21 12
80 310 310 200 24 160 18 8 136 31 23
100 350 350 235 24 190 22 8 170 45 34
125 400 400 270 26 220 26 8 180 60 45
150 480 480 300 28 250 26 8 215 87 69
200
600
600
360 30 310 26
12
285
140
116
375* 34* 320* 30* 150*
250
730
730
425 32 370 30
12
360
295
168
450* 38* 385* 33* 306*
300
850
850
485 34 430 30
16
410
380
321
515* 42* 450* 33* 407*

Размеры РN 63

DN
L1 L2 D b Dk d n H Фланц. Приварн.
(мм) (кг)
15 210 150 105 20 75 14 4 80 5,1 2,5
20 230 150 130 22 90 18 4 80 6,5 2,7
25 230 160 140 24 100 18 4 80 8,5 3
32 260 180 155 26 110 22 4 110 15 8
40 260 210 170 28 125 22 4 110 16 9
50 300 250 180 26 135 22 4 143 27 15
65 340 340 205 26 160 22 8 173 35 26
80 380 380 215 28 170 22 8 192 58 47
100 430 430 250 30 200 26 8 235 71 63
125 500 500 295 34 240 30 8 260 143 123
150 550 550 345 36 280 33 8 315 150 108
200 650 650 415 42 345 36 12 380 375 326

Размеры РN 100

DN
L1 L2 D b Dk d n H Фланц. Приварн.
(мм) (кг)
15 210 150 105 20 75 14 4 80 5,1 2,5
20 230 150 130 22 90 18 4 80 6,5 2,7
25 230 160 140 24 100 18 4 80 8,5 3
32 260 180 155 26 110 22 4 110 15 8
40 260 210 170 28 125 22 4 110 16 9
50 300 250 195 30 145 26 4 143 28 15
65 340 340 220 34 170 26 8 173 36 26
80 380 380 230 36 180 26 8 192 64 47
100 430 430 265 40 210 30 8 235 96 73
125 500 500 315 40 250 33 8 260 156 130
150 550 550 355 44 290 33 12 315 240 201
200 650 650 430 52 360 36 12 380 445 367

Размеры РN 160

DN
L1 L2 D b Dk d n H Фланц. Приварн.
(мм) (кг)
15 210 150 105 20 75 14 4 80 5,1 2,5
20 230 150 130 22 90 18 4 80 6,5 2,7
25 230 160 140 24 100 18 4 80 8,5 3
32 260 180 155 26 110 22 4 110 16 8
40 260 210 170 28 125 22 4 110 17 9
50 300 250 195 30 145 26 4 143 28 15
65 340 340 220 34 170 26 8 173 37 26
80 380 380 230 36 180 26 8 192 66 47
100 430 430 265 40 210 30 8 235 98 73
125 500 500 315 44 250 33 8 260 160 130
150 550 550 355 50 290 33 12 315 246 201
200 650 650 430 60 360 36 12 380 455 367

Область применения арматуры с фланцами

Материал
 PN  Допустимое рабочее давление (бар)/ при расчетной температуре (°C)
20 50 100 450 200 250 300 350 375 400 425 450 475 500 510 520 530 550 575 600
1.0460 / 1.0619 / 20Л
16 16 15 14 13 11 10 9 9 9 8
25 24 23 21 20 18 16 15 14 14 13
40 39 37 34 32 28 26 24 22 22 21
63 61 59 54 50 45 41 37 35 34 33
100 97 93 85 79 71 65 59 55 54 53
160 156 149 136 127 114 104 94 88 86 84
1.5415 / 1.5419
16 16 16 16 15 14 13 11 10 10 10 10 9 9 7
25 26 26 25 24 22 20 17 16 16 15 15 15 15 11
40 41 41 40 38 35 32 28 26 25 24 24 24 23 18
63 64 64 63 60 55 51 43 41 40 38 38 37 37 29
100 102 102 100 95 87 81 69 65 63 61 60 59 58 46
160 163 163 160 151 140 130 110 104 101 97 96 94 93 73
1.7335 / 1.7357 /
20ХМФЛ
16 16 16 16 16 15 14 13 12 12 12 11 11 10 9 8 7 6 4
25 26 26 25 25 23 22 21 19 19 18 17 17 16 14 13 11 9 6
40 41 41 41 40 37 36 33 31 30 29 28 27 25 22 21 17 14 9
63 64 64 64 62 59 56 52 49 47 45 44 42 39 35 33 27 22 14
100 102 102 102 99 93 89 83 77 75 72 69 67 62 56 52 42 35 22
160 163 163 163 158 149 143 133 123 120 115 111 107 100 89 84 68 56 35
1.7383 / 1.7379 /
15Х1МФЛ
16 16 16 16 16 15 15 14 13 12 12 11 11 10 9 8 7 6 5 3
25 26 26 25 25 24 23 21 20 19 18 17 17 16 14 13 12 10 8 5
40 41 41 41 40 39 37 34 32 31 29 28 27 25 22 21 19 16 12 9
63 64 64 64 62 61 58 53 50 48 45 44 42 39 35 33 29 26 19 14
100 102 102 102 99 96 91 85 79 77 72 69 67 62 56 53 46 41 31 21
160 163 163 163 158 154 146 135 127 123 115 111 107 100 89 84 74 65 49 34
1.4301 / 1.4308 /
08Х18Н10 / 07Х18Н9Л
16 15 13 12 11 10 9 8 8 8 7 7 7 7 7
25 24 21 18 17 15 14 13 12 12 12 11 11 11 11
40 38 33 29 27 24 22 21 20 19 19 18 18 18 17
63 60 52 46 42 38 35 33 31 30 29 29 28 28 27
100 95 83 73 66 60 56 52 49 48 46 46 45 45 44
160 152 133 117 106 96 89 83 79 77 74 74 72 71 70
1.4401 / 1.4408 /
03Х17Н14М2
16 16 15 13 12 11 10 10 9 9 9 9 9 8 8 8 7 7 7 7 6
25 24 23 21 19 17 16 15 14 14 14 14 13 13 13 12 11 11 11 11 10
40 39 37 33 30 27 26 24 23 22 22 22 21 21 21 20 18 17 17 17 16
63 61 58 52 47 43 40 38 36 35 34 34 34 33 33 31 29 27 27 26 26
100 97 92 83 75 69 64 60 57 56 54 54 54 53 52 49 45 44 43 42 41
160 155 148 133 120 110 102 96 91 89 87 86 86 85 83 78 73 70 68 67 65
