Клапаны обратные подъёмныe НАЗ 220, НАЗ 221

Клапаны oбратные поворотные НАЗ 220, НАЗ 221

Клапаны oбратные поворотные НАЗ 220, НАЗ 221

DN 50 ÷ DN 250
PN 16 ÷ PN 160

Клапан

Основные характеристики

  • Корпус и крышка клапана отлиты из стали
  • Корпус и крышка соединены шпильками
  • Рабочие кромки седла и диска могут быть из основного материала или с наплавкой

Давление и температура

  • Давление до 160 бар
  • Tемпература дo 600 °C

Maтериал

  • Углеродистая, легированная и нержавеющая сталь

Дополнительные варианты

  • Диск с мягким уплотнением и сальник из PTFE
  • Присоединение фланцевое или под приварку
  • Покрытие (окраска конструкции) по заказу клиентов
  • Клапаны с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов
Схема

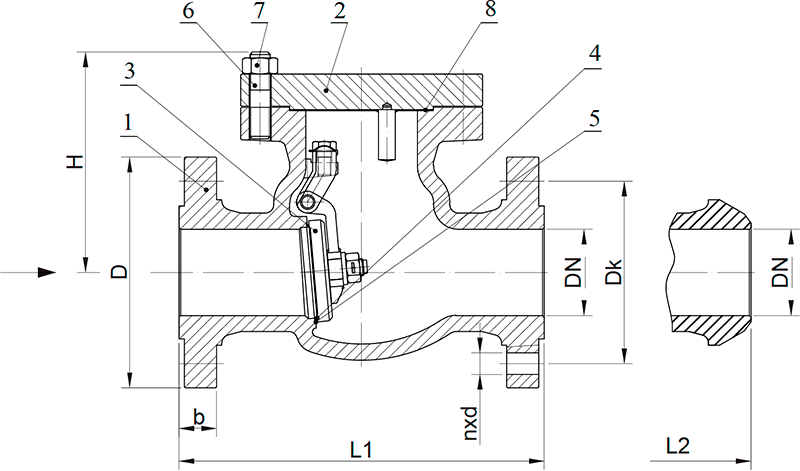

Позиции и размеры (рисунок 11)

Материалы


Поз.

Наименование
Применение
дo 400°C дo 500°C дo 550°C дo 575°C -196°C÷500°C -196°C÷600°C

1 Корпус 1.0460 / 1.0619
/ 20Л
1.5415 / 1.5419 1.7335 / 1.7357
/ 20ХМФЛ
1.7383 /
1.7379 /
15Х1МФЛ
1.4301 / 1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4401 / 1.4308 /
03Х17Н14М2
2 Крышка 1.0460 / 1.0619
/ 20Л
1.5415 / 1.5419 1.7335 / 1.7357
/ 20ХМФЛ
1.7383 /
1.7379 /
15Х1МФЛ
1.4301 / 1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4401 / 1.4308 /
03Х17Н14М2
3 Сетка 1.0460 / 1.0619
/ 20Л
1.5415 / 1.5419 1.7335 / 1.7357
/ 20ХМФЛ
1.7383 /
1.7379 /
15Х1МФЛ
1.4301 / 1.4308 /
08Х18Н10 /
07Х18Н9Л
1.4401 / 1.4308 /
03Х17Н14М2
6 Шпилька 1.7225 / 38ХМ 1.7709 / 25Х1М1Ф 1.4301 /
08Х18Н10
1.4401 / 1.4308 /
03Х17Н14М2
7 Гайка 1.1191 / Ст45 1.7709 / 25Х1М1Ф 1.4301 /
08Х18Н10
1.4401 / 1.4308 /
03Х17Н14М2
8 Прокладка Армированный графит

Размеры

DN
L1/L2 D b Dk d n H Фланцевый Приварной
(мм) (кг)
PN 16
15 130/84 95 16 65 14 4 60 3,2 1,7
20 150/90 105 18 75 14 4 68 4,7 5,5
25 160/114 115 18 85 14 4 76 6,5 3,8
32 180/180 140 18 100 18 4 102 9,5 6,1
40 200/180 150 18 110 18 4 102 11,0 6,1
50 203/230 165 18 125 18 4 156 17/19 13/15
65 216/290 185 18 145 18 8 208 25/30 20/25
80 241/310 200 20 160 18 8 185 31/35 15/29
100 292/350 220 20 180 18 8 213 48/68 40/60
125 330 250 22 210 18 8 238 65 59
150 356/480 285 22 240 22 8 266 85/135 72/122
200 495/600 340 24 295 22 12 346 137/164 117/144
250 622 405 26 355 26 12 404 207 179
300 698 460 28 410 26 12 480 310 248
350 787 520 30 470 26 16 510 430 350
400 864 580 32 525 30 16 580 621 535
PN 25 ÷ 40
15 130/84 95 16 65 14 4 60 3,2 1,7
20 150/90 105 18 75 14 4 68 4,7 5,5
25 160/114 115 18 85 14 4 76 6,5 3,8
32 180/180 140 18 100 18 4 102 9,5 6,1
40 200/180 150 18 110 18 4 102 11,0 6,1
50 230 165 20 125 18 4 181 19 15
65 290 185 22 145 18 8 208 29 22
80 310 200 24 160 18 8 216 36 29
100 350 235 24 190 22 8 260 72 64
150 444/480 300 28 250 26 8 296 135/145 115/125
200
533/600
360* 30* 310* 26*
12
374
180*/160*
155/129
375 34 320 30 190/164
250
622
425* 32* 370* 30*
12
435
290*
250
450 38 385 33 309
300
711
485* 34* 430* 30*
16
494
425
375
515 42 450 33 450*
350
838
555* 38* 490* 33*
16
664
670*
555
580 46 510 36 700
400
864
620* 40* 550* 36*
16
700
800*
765
660 50 585 39 840
PN 63
15 210/84 105 20 75 14 4 60 4,8 1,7
20 230/190 130 22 90 18 4 68 5,8 5,5
25 230/114 140 24 100 18 4 76 7,5 3,8
32 260/180 155 26 110 22 4 102 10,5 6,1
40 260/180 170 28 125 22 4 102 11,5 6,1
50 267 180 26 135 22 4 181 22 16
65 330 205 26 160 22 8 208 38 30
50 267 180 26 135 22 4 181 22 16
65 330 205 26 160 22 8 208 38 30
80 318 215 28 170 22 8 216 39 32
100 356 250 30 200 26 8 260 70 58
150 444 345 36 280 33 8 296 130 98
200 533 415 42 345 36 12 374 188 130
PN 100
15 210/84 105 20 75 14 4 60 4,8 1,7
20 230/190 130 22 90 18 4 68 5,8 5,5
25 230/114 140 24 100 18 4 76 7,5 3,8
32 260/180 155 26 110 22 4 102 10,5 6,1
40 260/180 170 28 125 22 4 102 11,5 6,1
50 292 195 30 145 26 4 181 32 23
65 330 220 34 170 26 8 208 45 34
80 356 230 36 180 26 8 216 54 41
100 430 265 40 210 30 8 260 102 80
150 550 355 44 290 33 12 341 244 195
200 650 430 52 360 36 12 411 397 352
PN 160
15 210/84 105 20 75 14 4 60 4,8 1,7
20 230/190 130 22 90 18 4 68 5,8 5,5
25 230/114 140 24 100 18 4 76 7,5 3,8
32 260/180 155 26 110 22 4 102 10,5 6,1
40 260/180 170 28 125 22 4 102 11,5 6,1
50 368 195 30 145 26 4 243 68 57
80 381 230 36 180 26 8 269 91 74
100 457 265 40 210 30 8 305 138 102
150 610 355 50 290 33 12 366 292 250
200 737 430 60 360 36 12 437 485 427

Область применения арматуры с фланцами

Материал
PN
Допустимое рабочее давление (бар)/ при расчетной температуре (°C)
20 50 100 450 200 250 300 350 375 400 425 450 475 500 510 520 530 550 575 600
1.0460 / 1.0619 / 20Л
16 16 15 14 13 11 10 9 9 9 8
25 24 23 21 20 18 16 15 14 14 13
40 39 37 34 32 28 26 24 22 22 21
63 61 59 54 50 45 41 37 35 34 33
100 97 93 85 79 71 65 59 55 54 53
160 156 149 136 127 114 104 94 88 86 84
1.5415 / 1.5419
16 16 16 16 15 14 13 11 10 10 10 10 9 9 7
25 26 26 25 24 22 20 17 16 16 15 15 15 15 11
40 41 41 40 38 35 32 28 26 25 24 24 24 23 18
63 64 64 63 60 55 51 43 41 40 38 38 37 37 29
100 102 102 100 95 87 81 69 65 63 61 60 59 58 46
160 163 163 160 151 140 130 110 104 101 97 96 94 93 73
1.7335 / 1.7357 /
20ХМФЛ
16 16 16 16 16 15 14 13 12 12 12 11 11 10 9 8 7 6 4
25 26 26 25 25 23 22 21 19 19 18 17 17 16 14 13 11 9 6
40 41 41 41 40 37 36 33 31 30 29 28 27 25 22 21 17 14 9
63 64 64 64 62 59 56 52 49 47 45 44 42 39 35 33 27 22 14
100 102 102 102 99 93 89 83 77 75 72 69 67 62 56 52 42 35 22
160 163 163 163 158 149 143 133 123 120 115 111 107 100 89 84 68 56 35
1.7383 / 1.7379 /
15Х1МФЛ
16 16 16 16 16 15 15 14 13 12 12 11 11 10 9 8 7 6 4 3
25 26 26 25 25 24 23 21 20 19 18 17 17 16 14 13 12 10 8 5
40 41 41 41 40 39 37 34 32 31 29 28 27 25 22 21 19 16 12 9
63 64 64 64 62 61 58 53 50 48 45 44 42 39 35 33 29 26 19 14
100 102 102 102 99 96 91 85 79 77 72 69 67 62 56 53 46 41 31 21
160 163 163 163 158 154 146 135 127 123 115 111 107 100 89 84 74 65 49 34
1.4301 / 1.4308 /
08Х18Н10 / 07Х18Н9Л
16 15 13 12 11 10 9 8 8 8 7 7 7 7 7
25 24 21 18 17 15 14 13 12 12 12 11 11 11 11
40 38 33 29 27 24 22 21 20 19 19 18 18 18 17
63 60 52 46 42 38 35 33 31 30 29 29 28 28 27
100 95 83 73 66 60 56 52 49 48 46 46 45 45 44
160 152 133 117 106 96 89 83 79 77 74 74 72 71 720
1.4401 / 1.4308 /
03Х17Н14М2
16 16 15 13 12 11 10 10 9 9 9 9 9 8 8 8 7 7 7 7 6
25 24 23 21 19 17 16 15 14 14 14 14 13 13 13 12 11 11 11 11 10
40 39 37 33 30 27 26 24 23 22 22 22 21 21 21 20 18 17 17 17 16
63 61 58 52 47 43 40 38 36 35 34 34 34 33 33 31 29 27 27 26 26
100 97 92 83 75 69 64 60 57 56 54 54 54 53 52 49 45 44 43 42 41
160 155 148 133 120 110 102 96 91 89 87 86 86 85 83 78 73 70 68 67 65
