Шаровые краны литые с плавающим шаром НАЗ 310, НАЗ 311

Шаровые краны кованые с плавающим шаром НАЗ 310, НАЗ 311

Шаровые краны кованые цапфовые НАЗ 310, НАЗ 311

Шаровые краны литые с плавающим шаром НАЗ 310, НАЗ 311

DN 15 ÷ DN 200
Class150 ÷ Class 600

Кран

Основные характеристики

  • Корпус крана литой из углеродистых, легированных и нержавеющих сталей
  • Корпус крана двухсекционный
  • Седло металлическое или эластомерное
  • Полный или уменьшенный проход
  • Огнестойкое исполнение
  • Антистатическое устройство
  • Специальная конструкция уплотнения вала для исключения утечек

Рабочие среды

  • Вода, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам кранов

Давление и температура

  • Давление 63 бар
  • Tемпература дo 650 oC

Maтериал

  • Углеродистая, легированная, нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель вала
  • Блокировка
  • Исполнение фланцевое или под приварку
  • Покрытие (окраска конструкции) по заказу клиентов
  • Поставка с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Возможно исполнение под любой тип привода - электрический, гидравлический или пневматический
  • Постоянство потребных перестановочных моментов

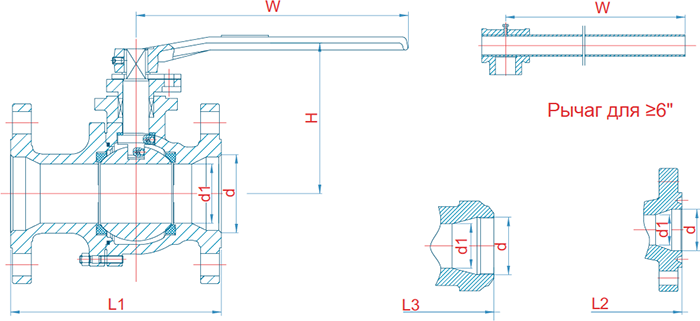

Схема

Материалы

Наименование Углеродистая сталь Легированная сталь Нержавеющая сталь
Корпус A216 WCB A352 LCB A217 WC1 A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351C F3 A351C F3M
Седло PTFE / PEEK / PPL / NYLON
Шар A105+ ENP A182 F304 A182 F304 A182 F304 A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L
Прокладка СНП / графит, или СНП / PTFE,или армитрованный PTFE
Крышка A216 WCB A352 LCB A217 WC1 A217 WC6 A217 WC9 A217 C5 A351 CF8 A351 CF8M A351C F3 A351C F3M
Вал A182
F6a
A182 F304 A182 F304 A182 F304 A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L
Осевая опора вала PTFE
Радиальная опора вала PTFE
Уплотнение вала ТРГ или PTFE
Рычаг Высокопрочный чугун / Ковкий чугун

Размеры

Class 150

NPS 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 32 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 108 117 127 140 165 178 191 203 229 394 457
L2: RTJ - -       191 204 216 241 406 470
L3: BW 140 152 165 178 190 216 241 283 305 457 521
d, мм 13 19 25 32 38 49 62 74 100 150 201
H, мм 85 90 99 106 126 140 165 178 230 310 350
W, мм 140 140 150 15 200 250 300 350 500 800 1000
Вес, кг 3 4 5 6 8 12 18 24 38 82 145

Class 300

NPS 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 32 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 140 152 165 178 190 216 241 282 305 403 502
L2: RTJ - -       232 257 298 321 419 518
L3: BW 140 152 165 178 190 216 241 282 305 457 521
d, мм 13 19 25 32 38 49 62 74 100 150 201
H, мм 85 90 99 106 126 140 165 178 230 310 350
W, мм 140 140 150 15 200 250 300 350 500 800 1000
Вес, кг 3 5 6 8 11 16 24 34 56 125 222

Class 600

NPS 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 32 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 165 190 216 229 241 292 330 356 432 - -
L2: RTJ 163 190 216 229 241 295 333 359 435 - -
L3: BW 165 190 216 241 241 292 330 356 432 - -
d, мм 13 19 25 32 38 49 62 74 100 - -
H, мм 79 83 114 115 125 156 172 220 250 - -
W, мм 140 140 200 200 250 300 350 500 650 - -
Вес, кг 5 7 9 13 17 25 42 56 85 - -
