Шаровые краны кованые с плавающим шаром НАЗ 310, НАЗ 311

DN 15 (1/2") ÷ DN 200 (8")
Class150 ÷ Class 1500

Кран

Основные характеристики

  • Корпус крана кованый из углеродистых, легированных и нержавеющих сталей
  • Корпус крана двух или трёхсекционный
  • Седло металлическое, с наплавкой стеллитом
  • Полный или уменьшенный проход
  • Огнестойкое исполнение
  • Специальная конструкция уплотнения вала для исключения утечек

Рабочие среды

  • Вода, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам кранов

Давление и температура

  • Давление до 250 бар
  • Tемпература дo 650 oC

Maтериал

  • Углеродистая, легированная, нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель вала
  • Блокировка
  • Исполнение фланцевое или под приварку
  • Различные типы покрытий шара: - стандарт: хромирование, никелирование - по запросу: карбид хрома, карбид вольфрама
  • Поставка с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Возможно исполнение под любой тип привода - электрический, гидравлический или пневматический
  • Постоянство потребных перестановочных моментов

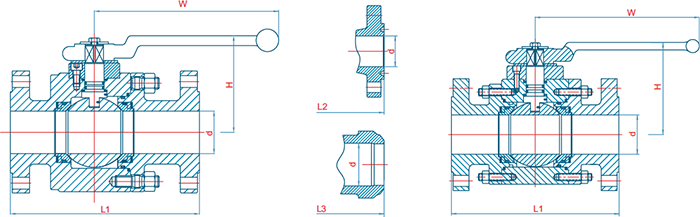

Схема

Материалы

  Углеродистая сталь Легированная сталь Нержавеющая сталь
Корпус ASTM
A105
A350 LF2 A182 F11 A182 F22 A182
F304
A182
F316
A182
F304L
A182
F316L
Пружина седла 65Mn A182 F304 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
Шар A105+EN P A182 F304 A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L
Седло A105+EN P A182 F304 A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L
Патрубок A216 WCB A352 LCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351CF3 A351CF3 M
Вал A182 F6a A182 F304 A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L
Рычаг Высокопрочный чугун / Ковкий чугун

Размеры

Class 150

NPS 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF - -     191 204 216 241 406 470
L2: RTJ 140 152 165 190 216 241 283 305 457 521
L3: BW 13 19 25 38 49 62 74 100 150 201
d, мм 82 87 92 108 119 150 175 220 280 320
H, мм 140 140 150 200 250 300 350 500 800 1000
W, мм 3 4 6 12 15 19 22 46 110 175
Вес, кг 3 4 5 6 8 12 18 24 38 82

Class 300

NPS 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 140 152 165 190 216 241 282 305 403 502
L2: RTJ - -     232 257 298 321 419 518
L3: BW 140 152 165 190 216 241 282 305 457 521
d, мм 13 19 25 38 49 62 74 100 150 201
H, мм 85 90 99 126 140 165 178 230 310 350
W, мм 140 140 150 200 250 300 350 500 800 1000
Вес, кг 4 6 10 18 22 28 38 78 148 196

Class 600

NPS 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 165 190 216 241 292 330 356 432
L2: RTJ 163 190 216 241 295 333 359 435
L3: BW 165 190 216 241 292 330 356 432
d, мм 13 19 25 38 49 62 74 100
H, мм 82 87 98 118 130 158 180 220
W, мм 140 140 200 250 300 350 500 650
Вес, кг 5 7 10 15 22 28 38 78

Размеры

Class 900

NPS 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 216 229 254 305 368 419
L2: RTJ 216 229 254 305 371 422
L3: BW 216 229 254 305 368 419
d, мм 13 19 25 38 49 62
H, мм 85 90 98 118 130 160
W, мм 140 140 200 250 300 350
Вес, кг 10 14 17 23 34 40

Class 1500

NPS 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 6" 8"
DN, мм 15 20 25 40 50 65 80 100 150 200
Строительный размер, мм
L1: RF 216 229 254 305 368 419
L2: RTJ 216 229 254 305 371 422
L3: BW 216 229 254 305 368 419
d, мм 13 19 25 38 49 62
H, мм 85 90 98 118 130 160
W, мм 140 140 200 250 300 350
Вес, кг 10 14 17 23 34 40
