Шаровые краны кованые цапфовые НАЗ 310, НАЗ 311

DN 15 (1/2") ÷ DN 1200 (48")
Class150 ÷ Class 2500

Кран

Основные характеристики

  • Корпус крана кованый из углеродистых, легированных и нержавеющих сталей
  • Корпус крана двух или трёхсекционный
  • Седло металлическое, с наплавкой стеллитом
  • Полный или уменьшенный проход
  • Огнестойкое исполнение
  • Антистатическое исполнение
  • Антивыбросная конструкция вала
  • Двойной блок и отвод

Рабочие среды

  • Вода, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам кранов

Давление и температура

  • Давление до 420 бар
  • Tемпература дo 650 oC

Maтериал

  • Углеродистая, легированная, нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель вала
  • Блокировка
  • Различные типы покрытий шара:
    - стандарт: хромирование, никелирование
    - по запросу: карбид хрома, карбид вольфрама
  • Исполнение с подводом смазки к уплотнениям сёдел и вала
  • Клапаны сброса давления Клапаны выпуска воздуха
  • Исполнение фланцевое или под приварку
  • Поставка с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Специально разработан для длительной эксплуатации в тяжёлых условиях
  • Широкий набор опций для максимального соответствия требованиям заказчика

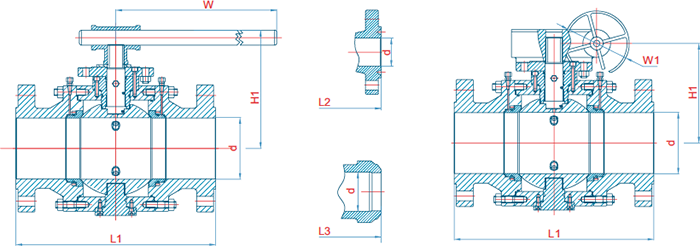

Схема

Материалы

Наименование Углеродистая сталь Легированная сталь Нержавеющая сталь
Корпус ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
Крышка ASTM A105 A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
Шар A105+напл. A182
F304+напл.
A182
F304+напл.
A182
F304+напл.
A182
F304+напл.
A182
F316+напл.
A182
F304+напл.
A182
F316+напл.
Седло A105+напл. A182
F304+напл.
A182
F304+напл.
A182
F304+напл.
A182
F304+напл.
A182
F316+напл.
A182
F304L+нап л.
A182
F316+напл.
Пружины SS304 SS304 SS304 SS304 SS304 SS316 SS304L SS316L
Вал A182 F6a A182 F304 A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L
Сальник ТРГ или PTFE

Class 150

NPS 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24" 26" 28" 30" 32" 34" 36" 40" 42" 48"
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900 1000 1050 1200
Строительный размер, мм
L1: RF 178 190 203 229 394 457 533 610 686 762 864 914 1067 1143 1245 1295 1372 1473 1524 1753 1855 2134
L2: RTJ 191 203 216 242 407 470 546 622 699 775 876 927 1080
L3: BW 216 241 283 305 457 521 559 635 762 838 914 991 1143 1245 1346 1397 1524 1626 1727
d, мм 49 62 74 100 150 201 252 303 334 385 436 487 589 633 684 735 779 830 874 976 1020 1166
H, мм 130 142 191 200 226 242
H1, мм - - 185 235 325 390 445 520 550 580 605 610 725 760 790 825 870 910 950 1005 1045 1235
W, мм 250 300 350 500 800 1000
W1, мм - - 280 280 300 400 400 500 500 600 600 600 700 700 700 700 700 700 700 700 800 800
Вес, кг
С рычагом 28 39 49 88 160 248
С редуктором             379 571 759 1150 1192 1769 3450 4050 4830 5960 7480 8032 9100 13800 15320 22000

Class 300

NPS 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24" 26" 28" 30" 32" 34" 36" 40" 42" 48"
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900 1000 1050 1200
Строительный размер, мм
L1: RF 216 241 282 305 457 502 568 648 762 838 914 991 1143 1245 1346 1397 1524 1626 1727 1956 2083 2170
L2: RTJ 232 257 298 321 473 518 584 664 778 854 930 1010 1165 1270 1371 1422 1552 1654 1755
L3: BW 216 241 282 305 457 521 559 635 762 838 914 991 1143 1245 1346 1397 1524 1626 1727
d, мм 49 62 74 100 150 201 252 303 334 385 436 487 589 633 684 735 779 830 874 976 1020 1166
H, мм 130 142 191 200 226 242
H1, мм     185 235 325 390 445 520 550 580 605 610 725 760 790 825 870 910 950 1005 1045 1235
W, мм 250 350 400 500 800 1000
W1, мм     280 280 300 400 400 500 500 600 600 600 700 700 700 700 700 700 700 700 800 800
Вес, кг
С рычагом 29 40 57 97 185 287
С редуктором             507 740 1038 1452 1648 2207 3940 4670 5780 6600 7940 9100 10150 14100 16120 24070

Class 600

NPS 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24" 26" 28" 30" 32" 34" 36" 40" 42" 48"
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900 1000 1050 1200
Строительный размер, мм
L1: RF 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 1448 1549 1651 1778 1930 2083
L2: RTJ 295 333 359 435 562 664 791 841 892 994 1095 1200 1407 1461 1562 1664 1794 1946 2099
L3: BW 292 330 356 432 559 660 787 838 889 991 1092 1194 1397 1448 1549 1654 1778 1930 2083
d, мм 49 62 74 100 150 201 252 303 334 385 436 487 589 633 684 735 779 830 874
H, мм 136 164 191 244
H1, мм     220 254 360 390 450 500 520 550 635 675 780 810 840 870 915 951 987
W, мм 500 650 650 800
W1, мм     300 400 400 400 500 500 500 500 600 600 600 700 700 800 800 800 1000
Вес, кг
С рычагом 33 43 64 124
С редуктором         255 487 760 984 1266 1532 2097 2640 4740 5650 6760 8380 9740 11340 13300
Схема

Class 900

NPS 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24" 26" 28" 30" 32" 34" 36"
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900
Строительный размер, мм
L1: RF 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549 1651 1753 1880 2032 2159 2286
L2: RTJ 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568 1673 1775 1902 2054 2188 2315
L3: BW 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549 1651 1753 1880 2032 2159 2286
d, мм 49 62 74 100 150 201 252 303 322 373 423 471 570 617 665 712 760 808 855
H, мм 148 191 216
H1, мм     255 285 370 400 450 500 520 550 600 630 810 850 900 980 1240 1275 1310
W, мм 650 650 800
W1, мм     400 400 400 500 500 500 500 600 600 600 700 700 800 1000 1000 1000 1000
Вес, кг
С рычагом 50 61 76
С редуктором       150 367 600 1027 1558 1765 2157 2860 4220 7150 8040 10840 12210 14992 17230 19920

Class 1500

NPS 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24" 26" 28" 30" 32" 34" 36"
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900
Строительный размер, мм
L1: RF 368 419 470 546 705 832 991 1130 1257 1384 1537 1664 1943
L2: RTJ 371 422 473 549 711 841 1000 1146 1276 1407 1559 1686 1972
L3: BW 368 419 470 546 705 832 991 1130 1257 1384 1537 1664 1943
d, мм 49 62 74 100 144 192 239 287 315 360 406 454 546
H, мм 175 191 216
H1, мм     255 285 460 520 640 720 760 820 880 900 920
W, мм 650 650 800
W1, мм     500 500 500 500 500 500 500 600 600 700 800
Вес, кг
С рычагом 53 63 98
С редуктором       200 485 827 1507 2272 2880 4120 6260 9120 14320

Class 2500

NPS 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24" 26" 28" 30" 32" 34" 36"
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 650 700 750 800 850 900
Строительный размер, мм
L1: RF 451 508 578 673 914 1022 1270 1422
L2: RTJ 454 514 584 683 927 1038 1292 1445
L3: BW 451 508 578 673 914 1022 1270 1422
d, мм 42 52 62 87 131 179 223 265
H, мм 168 190 205
H1, мм 170 210 250 290 340 470 490 615
W, мм 800 1000 1000
W1, мм 350 450 500 500 600 600 700 800
Вес, кг
С рычагом 90 152
С редуктором       200 485 827 1507 2272
