Затворы дисковые межфланцевые центричные НАЗ 410, НАЗ 411

Затворы дисковые фланцевые центричные НАЗ 410, НАЗ 411

Затворы дисковые фланцевые трёхэксцентриковые НАЗ 410, НАЗ 411

Затворы дисковые межфланцевые центричные НАЗ 410, НАЗ 411

DN 40 ÷ DN 1200
PN 10 ÷ PN 16

Затвор

Основные характеристики

  • Корпус и диск затвора изготавливаются литьем из чугуна, стали или бронзы
  • Запорный затвор Запорно-регулирующий затвор
  • Расходная характеристика близка к линейной
  • Высокая герметичность в закрытом положении
  • Надёжные опоры вала
  • Различные материалы седла, в зависимости от типа рабочей среды

Рабочие среды

  • Вода, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Давление до 16 бар
  • Tемпература дo 200 oC

Maтериал

  • Чугун, углеродистая, нержавеющая сталь, бронза

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель вала
  • Блокировка
  • Диск с покрытием
  • Присоединение межфланцевое или фланцевое
  • Покрытие (окраска конструкции) по заказу клиентов
  • Поставка с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Возможно исполнение под любой тип привода - электрический, гидравлический или пневматический
  • Простота в обращении и обслуживании

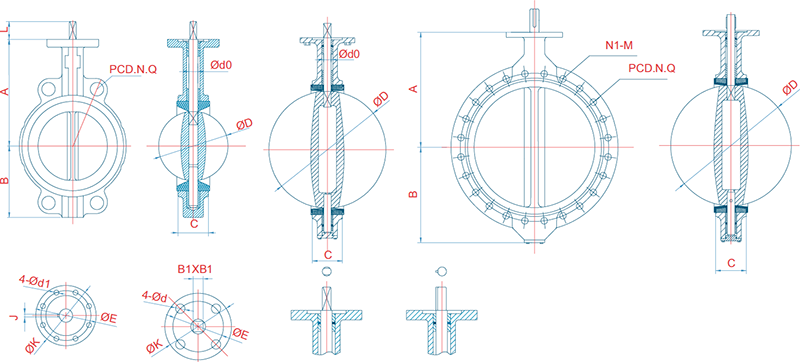

Схема

Материалы

Наим. Материал Марка материала
Корпус
Серый чугун СЧ25 / ASTM A126B
Высокопрочный чугун ВЧ40 / ASTM A536
Углеродистая сталь Ст20Л / A216 WCB
Нержавеющая сталь 07Х18Н9Л / A351 CF8
Диск
Высокопрочный чугун ВЧ40 / ASTM A536
Бронза алюминиевая БрА9Мц2Л / B148-95400
Нержавеющая сталь 07Х18Н9Л / A351 CF8
Вал Нержавеющая сталь 12Х13 / A276-410 / 08Х18Н10 / A276-304
Седло
NBR
EPDM
NEOPRENE
VITON (FKM)
Натуральный каучук
PTFE
Штифт Нержавеющая сталь 12Х13 / A276-410 / 08Х18Н10 / A276-304
Опора
PTFE
Бронза БрС30 / B62
Кольцо уплот.
NBR
EPDM
VITON

Размеры

DN A B C d0 PCD N-Q N1-M ISO 5211 ØK ØE N-
Ød1
B1xB 1 J L
40 120 57 33 126 110 4-19 --- F05 65 50 4-7 9x9 --- 26
50 140 65 43 126 125 4-19 --- F05 65 50 4-7 9x9 --- 26
65 150 75 46 126 145 4-19 --- F07 90 50 4-7 9x9 --- 30
80 158 93 46 126 160 8-19 --- F07 90 50 4-7 9x9 --- 30
100 176 109 52 1 577 180 8-19 --- F07 90 70 4-10 11x11 --- 30
125 190 125 56 1 892 210 8-19 --- F07 90 70 4-10 14x14 --- 30
150 211 140 56 1 892 240 8-22 --- F07 90 70 4-10 14x14 --- 40
200 235 170 60 221 295 8-22 --- F10 125 102 4-12 17x17 --- 40
250 265 205 68 2 845 350 12-22 --- F10 125 102 4-12 22x22 --- 40
300 305 238 78 316 400 12-22 --- F10 125 102 4-12 22x22 --- 40
350 368 267 78 316 460 16-22 --- F10 125 102 4-12 22x22 --- 40
400 400 309 102 33.15 ① 515 16-26 --- F14 175 140 4-18 27x27 --- 50
450 422 328 114 37.95 ① 565 20-26 --- F14 175 140 4-18 27x27 --- 70
500 480 361 127 41.12 ① 620 20-26 --- F14 175 140 4-18 36x36 --- 80
600 562 459 154 50.62 ① 725 20-30 --- F16 210 165 4-23 36x36 --- 80
700 624 520 165 6 335 840 20-30 4-M27 F25 300 254 8-18 --- 2-18 85
800 672 591 190 6 335 950 20-33 4-M30 F25 300 254 8-18 --- 2-18 95
900 720 656 203 747 1050 24-33 4-M30 F25 300 254 8-18 --- 2-20 118
1000 800 721 216 847 1160 24-36 4-M33 F25 300 254 8-18 --- 2-22 118
1200 941 864 256 1 047 1380 28-39 4-M36 F30 350 298 8-22 --- 2-28 154

① В исполнении PN16 диаметры валов отличаются от исполнения PN10 (в затворах DN400-DN600)
