Установки РОУ/БРОУ НАЗ БРОУ 010, НАЗ БРОУ 011

Арматура фонтанная устьевая АФУ

Противовыбросовое оборудование ОП

Установки РОУ/БРОУ НАЗ БРОУ 010, НАЗ БРОУ 011

DN 50 ÷ DN 400
расширение на выходе до 1600 мм

РОУ

Основные характеристики

  • Корпус клапана литой или кованый из углеродистых, легированных и нержавеющих сталей
  • Раздельная или блочная (на раме) конструкция
  • Раздельная или интегральная схема впрыска охлаждающей воды
  • Герметичность в затворе по требованию заказчика может быть выполнена по классу III - V ГОСТ Р 54808-2011

Рабочие среды

  • Вода, пар

Давление и температура

  • Давление до 280 бар
  • Tемпература дo 650 oC

Maтериал

  • Углеродистая, легированная, нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Проходная, угловая или Т-образная форма корпуса
  • Впрыск через центробежные, многосопловые или пароводяные форсунки
  • Присоединение для дренажа
  • Присоединение для прогрева
  • Исполнение фланцевое или под приварку
  • Поставка с ответными фланцами, прокладками и крепежом
  • В зависимости от конкретных требований заказчика установки могут иметь разную комплектацию запорной, предохранительной, дроссельной и фазоразделительной арматурой, а также приборами КИПиА и шкафами управления.

Применение

  • ТЭЦ, ГРЭС, НПЗ, предприятия химической (нефтехимической) промышленности

Преимущества

  • Различные схемы впрыска
  • Быстродействие в режиме быстрого открытия менее 5 сек
  • Широкий набор опций для максимального соответствия требованиям заказчика
Схема

Материалы

Наименование детали
Наименование исполнения и стандарты на материалы
Углеродистое литое Теплостойкое литое Теплостойкое кованое
ГОСТ EN ГОСТ EN ГОСТ EN
Корпус 20Л 1.0619 20ХМФЛ 1.7057 10Х9МФБ 1.4903
Дроссельный узел 20Х13 1.4021 20Х13 1.4021 20Х13 1.4021
Наплавка
Седло ЦН-6Л 13Сr или
стеллит
ЦН-6Л 17Сr или
стеллит
ЦН-12М Стеллит
Плунжер ЦН-6Л 13Сr или
стеллит
ЦН-6Л 17Сr или
стеллит
ЦН-12М Стеллит
Шток 20Х13 1.4021 20Х13 1.4021 20Х13 1.4021
Прокладка ТРГ (графит) ТРГ (графит) ТРГ (графит)
Крышка 20Л 1.0619 15Х1М1Ф 1.7357 10Х9МФБ 1.4903
Гайка 45 1.1191 35Х 1.7033 12Х18Н10Т 1.4541
Шпилька 40Х 1.7045 40Х 1.7045 12Х18Н10Т 1.4541
Сальник ТРГ (графит) ТРГ (графит) ТРГ (графит)

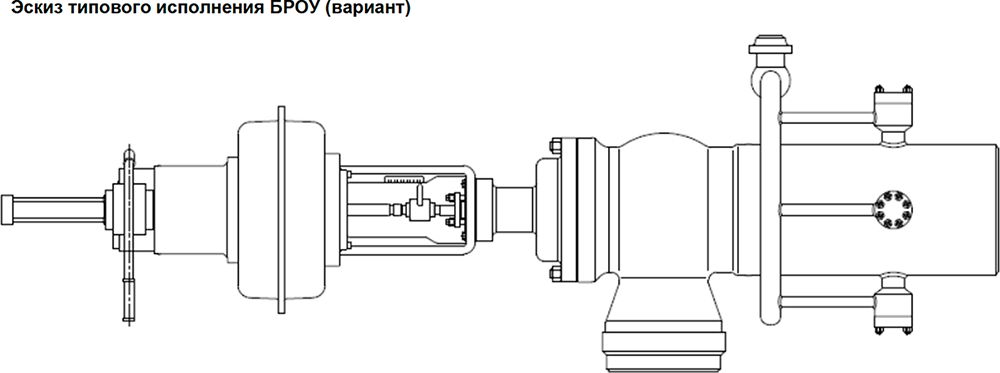

Схема
