Клапаны запорные и запорно-регулирующие высокого давления НАЗ 210

DN 10 ÷ DN 300
PN 250 ÷ PN 500
Class 1500 ÷ Class 2500

Клапан

Основные характеристики

  • Корпус и крышка клапана изготавливаются литьем или ковкой из стали
  • Самоуплотняющаяся крышка
  • Выдвижной шпиндель, наружная резьба и гайка ходовая в бугеле
  • Клапаны DN ≥ DN 50 могут быть оборудованы разгрузочным пилотным клапаном
  • Регулирующий параболический плунжер или перфорированный плунжер
  • Рабочие кромки седла клапана и плунжера из нержавеющей стали или наплавлены стеллитом

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Давление до 500 бар
  • Tемпература дo 600 °C

Maтериал

  • Углеродистая и легированная
    сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и
    обслуживании
  • Возможность замены сальника
    во время работы

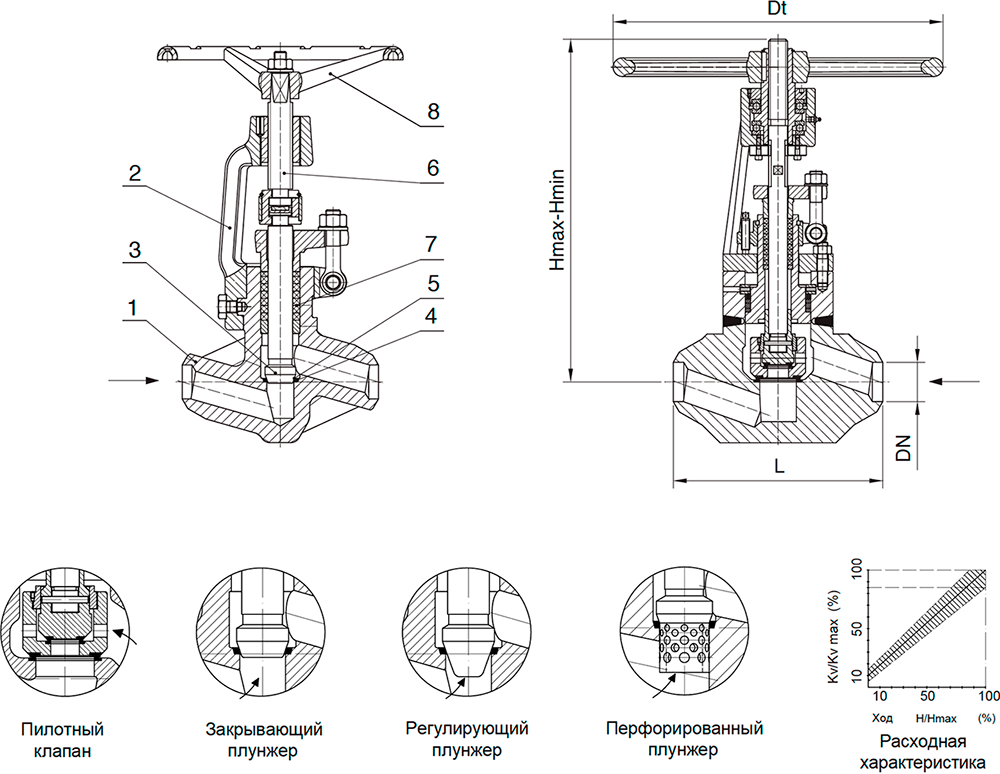

Схема

Позиции и размеры (рисунок 2)

Материалы

 Поз.   Наименование  Применение
до 400°C до 500°C до 550°C до 575°C до 600°C

1 Корпус 1.0460 / 1.0619 / 20Л 1.5415 / 1.5419 / - 1.7335 / 1.7357 /
20ХМФЛ
1.7383 / 1.7379 /
15Х1МФЛ
1.4903 / A217 C12A
/ 10Х9МФБ
2 Крышка 1.0460 / 1.0619 / 20Л 1.5415 / 1.5419 / - 1.7335 / 1.7357 /
20ХМФЛ
1.7383 / 1.7379 /
15Х1МФЛ
1.4903 / A217 C12A
/ 10Х9МФБ
3 Диск 1.4122 / -
4 Наплавка корпуса 17Cr (до 450°C) или стеллит
5 Наплавка диска 17Cr (до 450°C) или стеллит
6 Шпиндель 1.4021 / 20Х13 1.4122 / -
7 Сальник графит с ингибитором коррозии
8 Маховик чугун / сталь с эпоксидным покрытием

Размеры (мм)

DN 10 15 20 25 32 40 50 65 80 100 125 150
L 110 160 160 160 260 260 300 350 400 450 900 900
H max 191 231 297 297 371 371 390 693 693 800 1486 1486
H min 182 220 277 277 351 351 370 662 662 755 1406 1406
Dt 100 160 160 160 315 315 400 500 630 630 500* 500*
(кг) 2 5 5 8,5 24 24 39 70 140 210 655 655

* с конической передачей

Область применения

Материалы
PN Допустимое рабочее давление (бар) / при расчетной температуре (°С)
  20 50 100 200 200 250 300 350 375 400 425 450 475 500 510 520 530 550 575 600
1.0460 / 1.0619
/ 20Л
250 255 255 150 255 231 211 192 178 176 172
320 327 327 327 327 296 271 245 228 225 220
400 408 408 408 408 370 338 307 285 281 275
500 510 510 510 510 463 423 383 357 352 344
1.5415 / 1.5419
250 255 255 255 255 255 255 225 211 205 198 196 192 189 142
320 327 327 327 327 327 327 288 271 262 254 250 245 242 182
400 408 408 408 408 408 408 359 338 328 317 313 307 302 228
500 510 510 510 510 510 510 449 423 410 397 391 383 378 285
1.7335 / 1.7357
/ 20ХМФЛ
250 255 255 255 255 255 255 255 251 245 238 231 225 211 176 160 133 110 69
320 327 327 327 327 327 327 327 321 313 305 296 288 270 225 205 170 141 88
400 408 408 408 408 408 408 408 402 391 381 370 359 338 282 257 212 176 111
500 510 510 510 510 510 510 510 502 489 476 463 449 422 352 321 265 220 188
1.7383 / 1.7379
/ 15Х1МФЛ
250 255 255 255 255 255 255 255 254 249 248 245 233 211 176 160 145 127 96 67
320 327 327 327 327 327 327 327 325 319 317 314 298 270 225 205 186 162 123 86
400
500
408 408 408 408 408 408 408 406 399 396 392 372 338 282 257 232 203 153 107
510 510 510 510 510 510 510 507 498 495 490 466 422 352 321 290 254 192 134
1.4903 / A217 C12A / 10Х9МФБ
250 255 255 255 255 255 255 255 254 249 248 245 233 211 176 166 156 149 143 138 120
320 327 327 327 327 327 327 327 325 319 317 314 298 270 225 213 200 191 183 177 154
400 408 408 408 408 408 408 408 406 399 396 392 372 338 282 266 250 239 229 221 192
500 510 510 510 510 510 510 510 508 498 495 490 466 422 352 332 312 299 286 276 241

Варианты
