Затворы дисковые фланцевые центричные НАЗ 410, НАЗ 411

DN 40 ÷ DN 2200
PN 10 ÷ PN 16

Затвор

Основные характеристики

  • Корпус и диск затвора изготавливаются литьем из чугуна, стали или бронзы
  • Запорный затвор Запорно-регулирующий затвор
  • Расходная характеристика близка к линейной
  • Высокая герметичность в закрытом положении
  • Надёжные опоры вала
  • Различные материалы седла, в зависимости от типа рабочей среды
  • Седло привулканизовано к корпусу. Корпус изолирован от контакта с рабочей средой.

Рабочие среды

  • Вода, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Давление до 16 бар
  • Tемпература дo 200 oC

Maтериал

  • Чугун, углеродистая, нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель вала
  • Блокировка
  • Диск с покрытием
  • Присоединение фланцевое
  • Покрытие (окраска конструкции) по заказу клиентов
  • Поставка с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Возможно исполнение под любой тип привода - электрический, гидравлический или пневматический
  • Герметичность в обоих направлениях

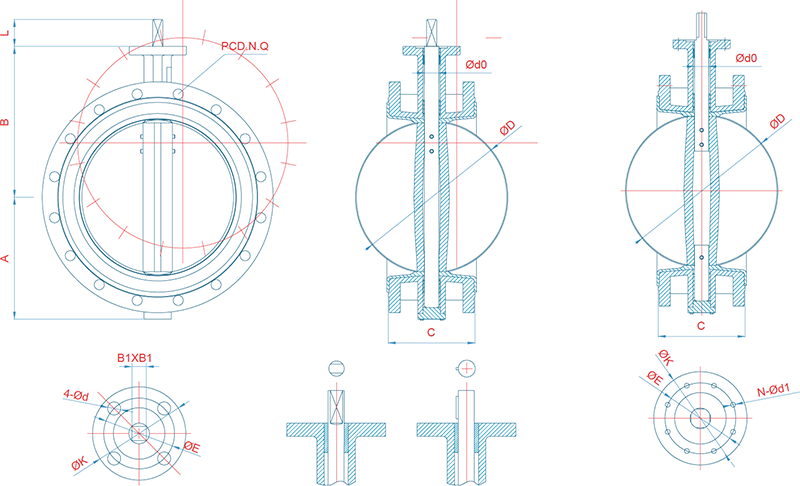

Схема

Материалы

Наим. Материал Марка материала
Корпус
Серый чугун СЧ25 / ASTM A126B
Высокопрочный чугун ВЧ40 / ASTM A536
Углеродистая сталь Ст20Л / A216 WCB
Нержавеющая сталь 07Х18Н9Л / A351 CF8
Диск
Высокопрочный чугун ВЧ40 / ASTM A536
Бронза алюминиевая БрА9Мц2Л / B148-95400
Нержавеющая сталь 07Х18Н9Л / A351 CF8
Вал Нержавеющая сталь 12Х13 / A276-410 / 08Х18Н10 / A276-304
Седло
NBR
EPDM
NEOPRENE
VITON (FKM)
Натуральный каучук
PTFE
Штифт Нержавеющая сталь 12Х13 / A276-410 / 08Х18Н10 / A276-304
Опора
PTFE
Бронза БрС30 / B62
Кольцо уплот.
NBR
EPDM
VITON

Размеры

DN A B C d0 PCD N-Q ISO
5211
øK øE N-ød1 B1×B1 J L
50 110 80 108 12,6 125 4-19 F07 90 70 4-10 11×11 --- 26
65 134 80 112 12,6 145 4-19 F07 90 70 4-10 11×11 --- 30
80 131 95 114 12,6 160 8-19 F07 90 70 4-10 11×11 --- 30
100 150 114 127 15,77 180 8-19 F07 90 70 4-10 11×11 --- 30
125 170 114 140 18,92 210 8-19 F07 90 70 4-10 14×14 --- 30
150 180 139 140 18,92 240 8-22 F07 90 70 4-10 14×14 --- 40
200 210 175 152 22,1 295 8-22 F10 125 102 4-12 17×17 --- 40
250 245 203 165 28,45 350 12-22 F10 125 102 4-12 22×22 --- 40
300 276 242 178 31,6 400 12-22 F10 125 102 4-12 22×22 --- 40
350 328 250 190 31,6 460 16-22 F10 125 102 4-12 22×22 --- 40
400 376 310 216 33,15 ① 515 16-26 F14 175 140 4-18 27×27 --- 50
450 407 332 222 37,95 ① 565 20-26 F14 175 140 4-18 27×27 --- 70
500 433 358 229 41,12 ① 620 20-26 F14 175 140 4-18 36×36 --- 80
600 508 423 267 50,62 ① 725 20-30 F16 210 165 4-23 36×36 --- 80
700 560 479 292 63,35 840 24-30 F25 300 254 8-18 --- 2-18 85
800 620 533 318 63,35 950 24-33 F25 300 254 8-18 --- 2-18 95
900 692 602 330 75 1050 28-33 F25 300 254 8-18 --- 2-20 118
1000 735 656 410 85 1160 28-36 F25 300 254 8-18 --- 2-22 118
1200 917 781 470 105 1380 32-39 F30 350 298 8-22 --- 2-28 154
1400 1000 925 530 120 1590 36-42 F35 415 356 8-32 --- 2-32 200
1600 1150 1041 600 140 1820 40-48 F35 415 356 8-32 --- 2-36 200
1800 1200 1156 670 160 2020 44-48 F40 475 406 8-40 --- 2-40 200
2000 1360 1350 760 160 2230 48-48 F40 475 406 8-40 --- 2-40 200
2200 1500 1430 800 180 2440 52-56 F48 560 483 12-40 --- 2-45 300

① В исполнении PN16 диаметры валов отличаются от исполнения PN10 (в затворах DN400-DN600)
