Затворы дисковые межфланцевые центричные НАЗ 410, НАЗ 411

Затворы дисковые фланцевые центричные НАЗ 410, НАЗ 411

Затворы дисковые фланцевые трёхэксцентриковые НАЗ 410, НАЗ 411

Затворы дисковые фланцевые трёхэксцентриковые НАЗ 410, НАЗ 411

DN 50 ÷ DN 2000
PN 10 ÷ PN 63

ЗатворЗатвор

Основные характеристики

  • Корпус и диск затвора литые из углеродистых, легированных и нержавеющих сталей
  • Запорный затвор Запорно-регулирующий затвор
  • Расходная характеристика близка к линейной
  • Высокая герметичность в закрытом положении
  • Высокотемпературный графитовый сальник
  • Металлографитовое уплотнение диска
  • Седло с наплавкой

Рабочие среды

  • Вода, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Давление 63 бар
  • Tемпература дo 650 oC

Maтериал

  • Углеродистая, легированная, нержавеющая сталь

Дополнительные варианты

  • Электрический, гидравлический или пневматический привод
  • Индикатор положения
  • Удлинитель вала
  • Блокировка
  • Диск с покрытием
  • Покрытие (окраска конструкции) по заказу клиентов
  • Поставка с ответными фланцами, прокладками и крепежом

Применение

  • НПЗ, в химической (нефтехимической) промышленности, на нефтедобывающих и теплоэнергетических предприятиях

Преимущества

  • Длительный срок эксплуатации
  • Возможно исполнение под любой тип привода - электрический, гидравлический или пневматический
  • Сниженные потребные перестановочные моменты

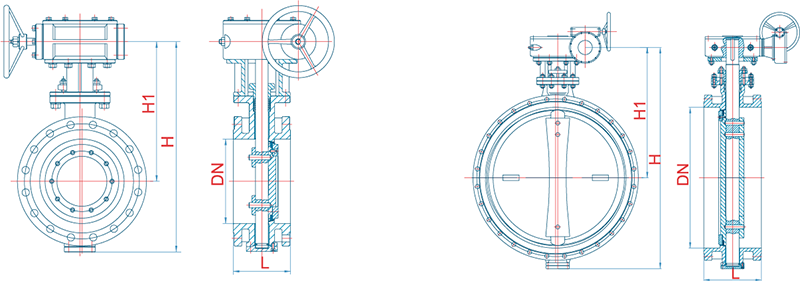

Схема

Материалы

Наименование Углеродистая сталь Нержавеющая сталь
Корпус Ст20Л + наплавка 13 Cr 1.0619 + наплавка 13Cr 07Х18Н9Л / 1.4308 07Х18Н10Г2С2М2Л / 1.4408
Вал 20Х13 / X20Cr13 08Х18Н10 / A182 F304 08Х17Н13М2Т / A182 F316
Диск Ст20Л / 1.0619 07Х18Н9Л / 1.4308 07Х18Н10Г2С2М2Л / 1.4408
Металлографитовое уплотнение диска 12Х18Н10Т + графит / 12Х18Н10Т + PTFE / SS304+графит / SS316+Graphite / PTFE
Прижимное кольцо Ст20Л / 1.0619 08Х18Н10 / A182 F304 08Х17Н13М2Т / A182 F316
Винты прижимного кольца 30ХМА / A193 B7 08Х18Н10Т / A193 B8 08Х18Н10Т / A193 B8
Прокладка 12Х18Н10Т + графит / 12Х18Н10Т + PTFE / SS304+графит / SS316+Graphite / PTFE
Сальник Графит / Графлекс / PTFE
Бугель Ст20Л / 1.0619 Ст20Л / 1.0619 Ст20Л / 1.0619

Размеры

PN10

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Строительный
размер, мм
108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410 470 530 600 670 760
H 275 303 324 380 460 490 600 655 780 875 910 1000 1090 1210 1350 1520 1570 1700 2040 2340 2440 2650 2860
H1 200 210 226 250 295 315 380 405 480 545 550 620 680 750 820 910 930 980 1220 1310 1460 1560 1670
Вес, кг 11 13 16 22 32 41 55 70 108 150 185 235 245 360 520 660 760 980 1530 2500 3330

PN16

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Строительный
размер, мм
108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410 470 530 600 670 760
H 275 303 324 380 460 490 600 655 780 875 910 1000 1090 1210 1350 1520 1570 1700 2040 2340 2440 2650 2860
H1 200 210 226 250 295 315 380 405 480 545 550 620 680 750 820 910 930 980 1220 1310 1460 1560 1670
Вес, кг 11 13 16 22 32 41 55 73 113 159 193 252 288 415 585 735 810 1080 1650 2980 3900

PN25

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Строительный
размер, мм
108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410 470 530 600 670 760
H 275 303 324 380 460 490 600 655 780 875 910 1000 1090 1210 1350 1520 1570 1700 2040 2340 2440 2650 2860
H1 200 210 226 250 295 315 380 405 480 545 550 620 680 750 820 910 930 980 1220 1310 1460 1560 1670
Вес, кг 11 13 16 25 38 51 70 98 139 166 209 288 330 485 680 850 950 1300 1980 3500 4500

PN40

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Строительный
размер, мм
108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410 470
H 275 303 324 380 460 490 600 655 780 875 910 1000 1090 1210 1350 1520 1570 1700 2040
H1 200 210 226 250 295 315 380 405 480 545 550 620 680 750 820 910 930 980 1220
Вес, кг

PN63

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 1800 2000
Строительный
размер, мм
150 170 180 190 200 210 230 250 270 290 310 330 350 390 430 470 510
H 275 303 324 380 460 490 600 655 780 875 910 1000 1090 1210 1350 1520 1570
H1 200 210 226 250 295 315 380 405 480 545 550 620 680 750 820 910 930
Вес, кг
